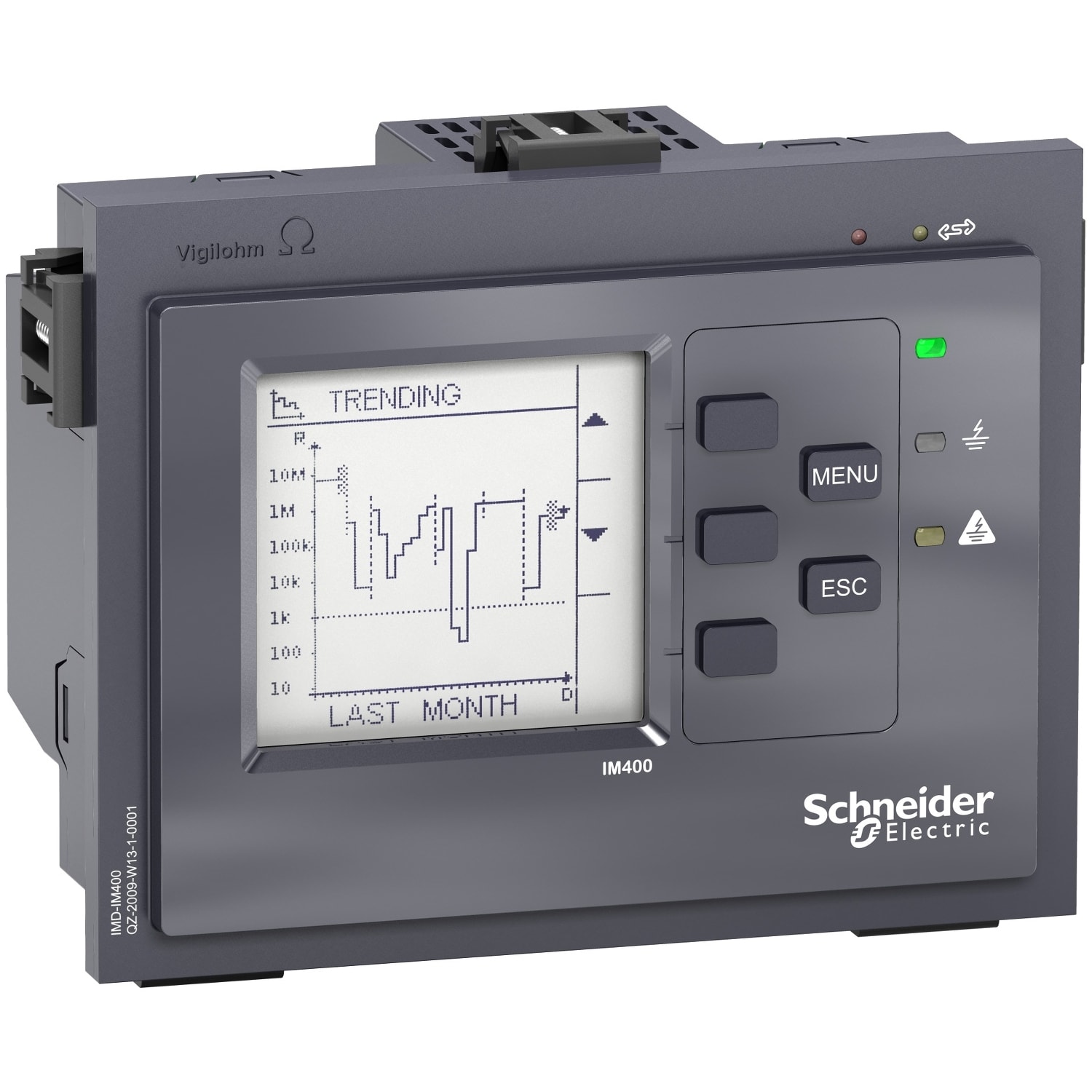

Schneider Electric - Vigilohm - contrôleur permanent d'isolement - grand réseau - IMD-IM400
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
capacité de lignes - 500 µF
valeur de fonctionnement impédance 1 - 1...1000 kOhm
finition du raccordement électrique - raccordement à vis
avec pinces amovibles - Oui
fonction - pour réseaux mixtes
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3606480573347
Réf. Sonepar
01887057334
Réf. Fournisseur
IMD-IM400
Réf. Commerciale
Schneider Electric
capacité de lignes:
500 µF
valeur de fonctionnement impédance 1:
1...1000 kOhm
finition du raccordement électrique:
raccordement à vis
avec pinces amovibles:
Oui
fonction:
pour réseaux mixtes
valeur de fonctionnement impédance 2:
0.1...500 kOhm
affichage de la valeur d'isolation:
Oui
mémorisation possible des défaillances:
Oui
nombre de contacts en tant que contacts à ouverture:
0
nombre de contacts en tant que contacts à fermeture:
0
nombre de contacts en tant qu'inverseurs:
2
largeur:
159 mm
hauteur:
123 mm
profondeur:
90 mm
type de tension d’alimentation:
AC
tension d'alimentation CA 50 Hz:
110...440 V
tension d'alimentation CA 60 Hz:
100...440 V
tension d'alimentation DC:
100...440 V
plage de mesure de la tension:
1000...1700 V
fréquence de fonctionnement nominale:
45...440 Hz
Les Atouts de l'article:
Cet appareil fait partie de la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre / IT, conformément aux normes d'installation et de produits. Conformément aux normes, il est recommandé d'équiper vos systèmes de dispositifs de surveillance d'isolement (IMD). Cet dispositif de contrôle d'isolement est dédié à la surveillance des systèmes en CA, CC et CA/CC avec de grands réseaux fortement perturbés. Il mesure la résistance d'isolement du système en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration sera définie en fonction de l'installation. Les paramètres sont disponibles sur la face avant de l'appareil, via l'écran IHM ou depuis le port de communication. Les paramètres sont liés au type de réseau, aux seuils d'alarme et de pré-alarme, au délai d'alarme de 0 à 7200 secondes, et d'autres sont disponibles. Il surveille les réseaux jusqu'à 830V CA lorsqu'il est connecté au neutre, 480V lorsqu'il est connecté à la ligne et 480V CC, avec un maximum de 500 microfarads. L'écran noir et blanc peut afficher la résistance d'isolement de 10 ohms à 10 mégohms, la capacité et les défauts temporaires. Le test automatique démarre automatiquement toutes les 5 heures et à la demande. Si la résistance d'isolement du système chute en dessous du seuil défini, ce qui signifie qu'un défaut à la terre s'est produit, une alarme est déclenchée via le relais de sortie IMD. Une fois qu'aucun défaut n'est surveillé, l'alarme est effacée, le relais d'alarme revient à la normale. L'appareil peut être alimenté par une source 110V CA à 440V CA ou 110V CC à 440V CC, le tout avec une tolérance de plus ou moins 15%. Ce produit peut être installé sur un rail DIN. Ce produit peut être installé sur un rail DIN. Le dispositif de surveillance est équipé d'un port de communication RS485, protocole Modbus.
