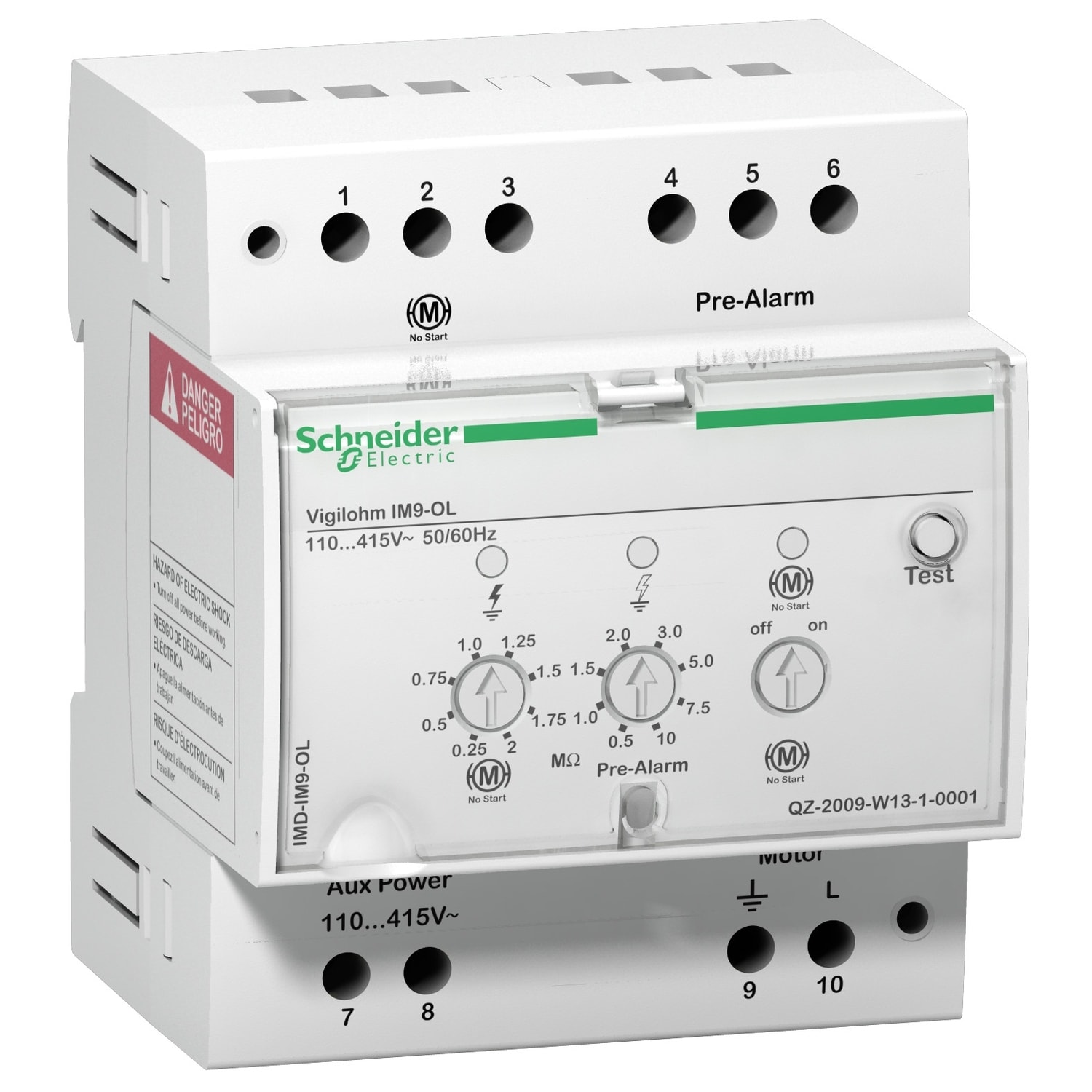

Schneider Electric - Vigilohm - controleur permanent d'isolement - petit reseau moteur hors tension
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension d'alimentation de courant nominal Us à CA 50 Hz - 110...415 V
tension d'alimentation de courant nominal Us CC - 125...250 V
type de tension d'actionnement - AC
capacité de lignes - 60 µF
valeur de fonctionnement impédance 1 - 500...10000 kOhm
Minimum d'achat
1 unité(s)
EAN
3606480321665
Réf. Sonepar
01887032166
Réf. Fournisseur
IMD-IM9-OL
Réf. Commerciale
Schneider Electric
tension d'alimentation de courant nominal Us à CA 50 Hz
110...415 V
tension d'alimentation de courant nominal Us CC
125...250 V
type de tension d'actionnement
AC
capacité de lignes
60 µF
valeur de fonctionnement impédance 1
500...10000 kOhm
finition du raccordement électrique
raccordement à vis
tension d'alimentation de courant nominal Us à CA 60 Hz
110...415 V
avec pinces amovibles
Non
fonction
pour réseaux mixtes
tension assignée (Ue)
0...690 V
fréquence assignée
45...440 Hz
valeur de fonctionnement impédance 2
250...2000 kOhm
affichage de la valeur d'isolation
Non
mémorisation possible des défaillances
Non
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant qu'inverseurs
1
largeur
71 mm
hauteur
90 mm
profondeur
67.5 mm
Vigilohm - contrôleur permanent d'isolement - petit réseau moteur hors tension - H90mmxL71mmxP67,5mm - protection : boîtier IP20, face avant IP40 - réglage du seuil : pré-alarme : 0,5…10 Mohm, moteur ne démarre pas : 0,25…2 MOhm
Les Atouts de l'article:
Cet appareil fait partie de la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre / IT, conformément aux normes d'installation et de produits. Conformément aux normes, il est recommandé d'équiper vos systèmes de dispositifs de surveillance d'isolement (IMD). Cet dispositif de contrôle d'isolement est dédié à la surveillance des charges hors ligne et moteurs hors connexion. Il mesure la résistance d'isolement de la charge en injectant un courant continu entre le réseau et la terre. La configuration sera définie en fonction de la charge. Les paramètres sont disponibles à l'avant de l'appareil. Les réglages sont les seuils d'alarme et de pré-alarme, et le réglage pour démarrer ou non le moteur. Il est équipé d'un auto-test manuel. Si la résistance d'isolement du système chute en dessous du seuil défini, ce qui signifie qu'un défaut à la terre s'est produit, une alarme est déclenchée via le relais de sortie IMD. Une fois qu'aucun défaut n'est surveillé, l'alarme est effacée, le relais d'alarme revient à la normale. Ce produit peut être installé sur un rail DIN. Ce produit peut être installé sur un rail DIN.
