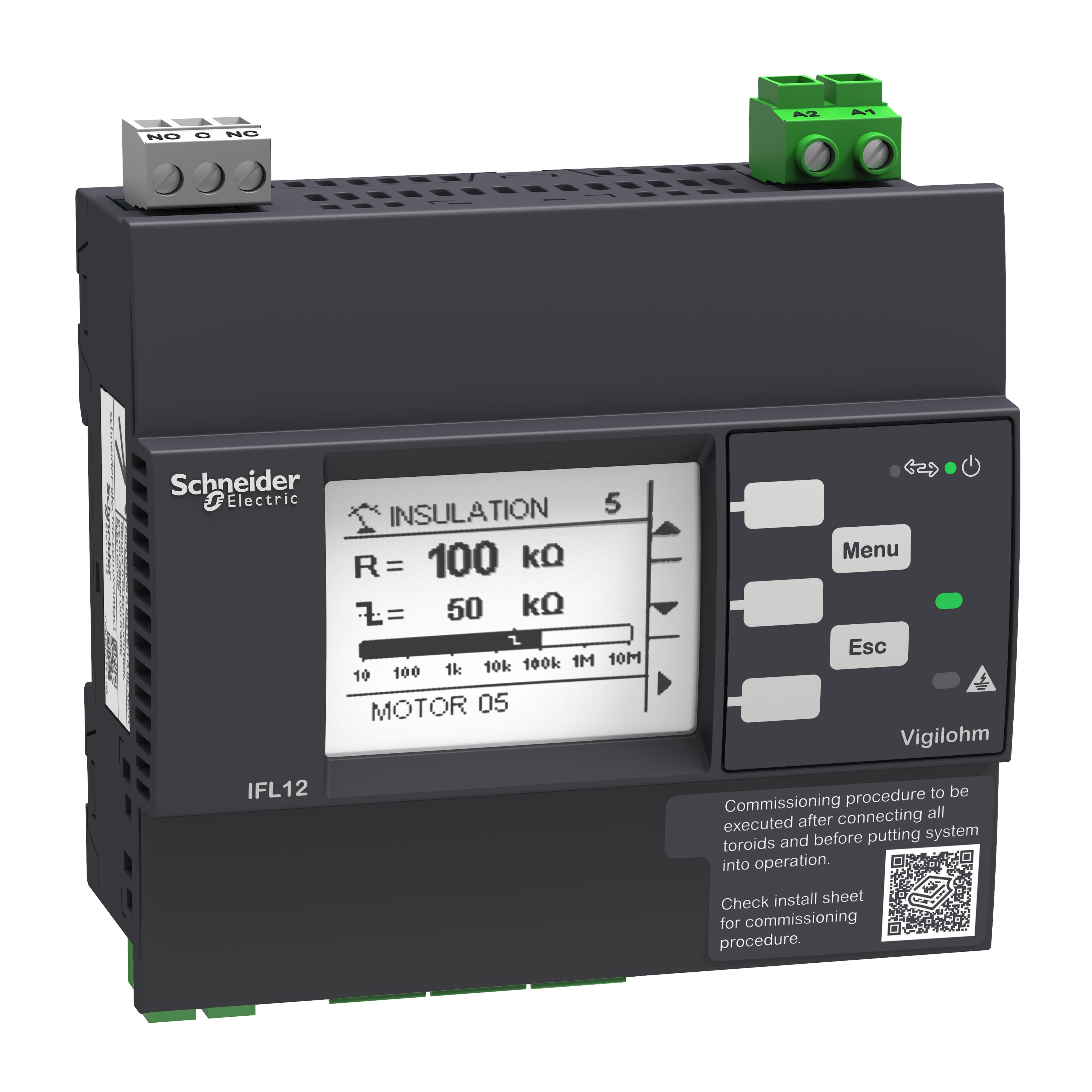

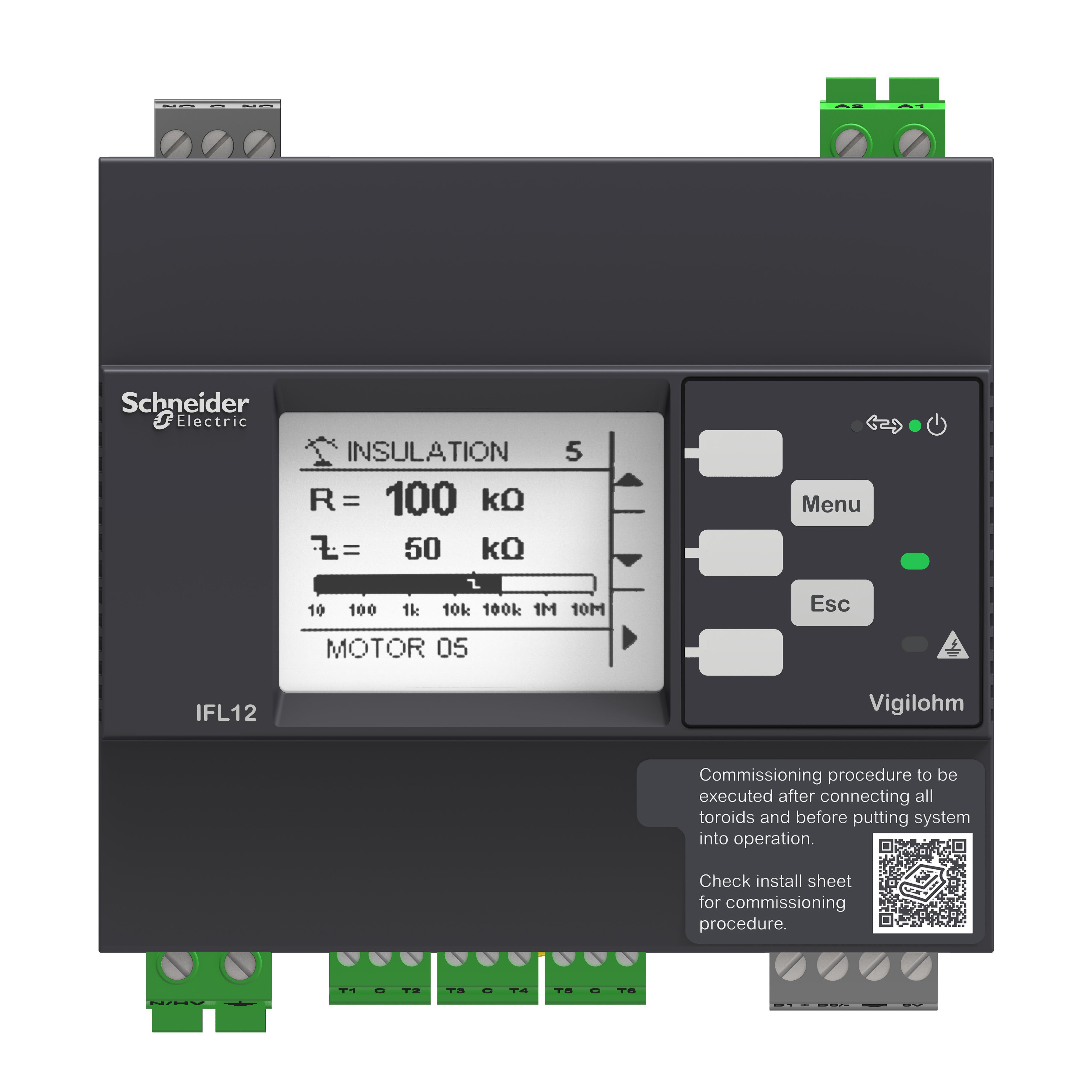

Schneider Electric - Vigilohm - localisateur auto d'isolement avancé - 12 voies - 110-440VCA/CC - IMDIFL12MC
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
capacité de lignes - 150 µF
valeur de fonctionnement impédance 1 - 0.2...200 kOhm
finition du raccordement électrique - raccordement à vis
avec pinces amovibles - Oui
fonction - pour réseaux mixtes
Conditionnement
1 unité(s)
Article en stock standard
EAN
3606489504878
Réf. Sonepar
01887950487
Réf. Fournisseur
IMDIFL12MC
Marque
Schneider Electric
capacité de lignes:
150 µF
valeur de fonctionnement impédance 1:
0.2...200 kOhm
finition du raccordement électrique:
raccordement à vis
avec pinces amovibles:
Oui
fonction:
pour réseaux mixtes
valeur de fonctionnement impédance 2:
0...0 kOhm
affichage de la valeur d'isolation:
Oui
mémorisation possible des défaillances:
Oui
nombre de contacts en tant que contacts à ouverture:
0
nombre de contacts en tant que contacts à fermeture:
0
nombre de contacts en tant qu'inverseurs:
1
largeur:
108 mm
hauteur:
110 mm
profondeur:
59 mm
type de tension d’alimentation:
AC
tension d'alimentation CA 50 Hz:
100...440 V
tension d'alimentation CA 60 Hz:
100...440 V
tension d'alimentation DC:
100...440 V
plage de mesure de la tension:
0...480 V
fréquence de fonctionnement nominale:
45...440 Hz
Les Atouts de l'article:
Cet appareil fait partie de la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre/informatiques au niveau de l'alimentation, conformément aux normes d'installation et de produits Cette localisation de défaut d’isolement n’est possible que lorsqu’elle est associée à la série IM400, XM300 ou XM200. Cet appareil est dédié à la surveillance de 12 départs, CA, CC et ACDC, jusqu'à 1000 V avec l'adaptateur de tension, IFL12VA1T. Il mesure la résistance d’isolement et la capacité de fuite par alimentation. La configuration s'effectue par l'avant de l'appareil, via l'écran IHM ou depuis le port de communication. Les paramètres principaux sont les seuils d’alarme, la dénomination des canaux, le type de tore (type de Vigilohm ou autres types compatibles) et le temps de filtrage. Par départ, il affiche une résistance d'isolement de 100 ohms à 250 kilohms et une capacité de fuite de 1 à 15 microfarad. L’autotest démarre automatiquement toutes les 5 heures et à la demande. Si la résistance d’isolement chute en dessous du seuil défini, une alarme est déclenchée via le relais de sortie IFL, l’IHM et le port de communication. Une fois qu'aucun défaut n'est surveillé, l'alarme est effacée et le relais d'alarme revient à la normale. L'appareil peut être alimenté par une source de 110 à 440 VCA ou de 110 à 440 VCC, le tout avec une tolérance de plus ou moins 15 %.
