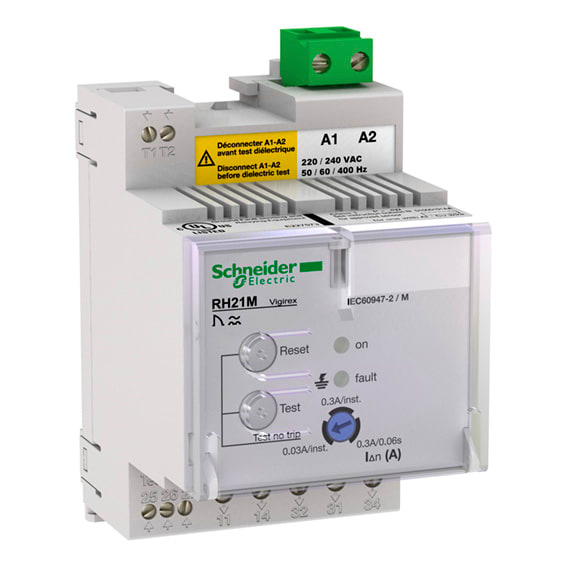

Schneider Electric - Vigirex RH21M 220-240VAC sens.0,03A/0,3A instantané - sens.0,3A temporisé 0,06 s - 56163
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
fonction - pour réseaux à tension alternative
valeur de fonctionnement intensité de courant 1 - 30...30 mA
finition du raccordement électrique - raccordement à vis
avec pinces amovibles - Non
valeur de fonctionnement intensité de courant 2 - 300...300 mA
Fermer
Fabriqué en France
Conditionnement
1 unité(s)
Produit non retournable
EAN
3303430561637
Réf. Sonepar
00003056163
Réf. Fournisseur
56163
Marque
Schneider Electric
fonction:
pour réseaux à tension alternative
valeur de fonctionnement intensité de courant 1:
30...30 mA
finition du raccordement électrique:
raccordement à vis
avec pinces amovibles:
Non
valeur de fonctionnement intensité de courant 2:
300...300 mA
délai de temporisation du déclenchement min. réglable:
0 s
délai de temporisation du déclenchement max. admissible:
0.15 s
affichage du courant différentiel:
Non
mémorisation possible des défaillances:
Non
nombre de contacts en tant que contacts à ouverture:
0
nombre de contacts en tant que contacts à fermeture:
1
nombre de contacts en tant qu'inverseurs:
1
largeur:
54 mm
hauteur:
97 mm
profondeur:
74 mm
alimentation externe requise:
Oui
type de tension d’alimentation:
AC
tension d'alimentation CA 50 Hz:
220...240 V
tension d'alimentation CA 60 Hz:
220...240 V
pays de fabrication:
FRANCE
plage de mesure de la tension:
0...1000 V
fréquence de fonctionnement nominale:
50...400 Hz
plage de mesure du courant:
0.015...60 mA
type de tension de fonctionnement:
AC
tension de fonctionnement CA 50 Hz:
220...240 V
tension de fonctionnement CA 60 Hz:
220...240 V
courant de commutation assigné:
8 A
Les Atouts de l'article:
Le VigiPacT RH21M est un relais de protection contre les courants résiduels à montage sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d’incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant résiduel de fonctionnement réglé est dépassé. La tension d’alimentation de fonctionnement est de 220/240 VCA 50/60 Hz. Il s’agit d’une classe de protection contre les fuites à la terre de type A. La sensibilité du courant (IDn) peut être réglée sur deux seuils : 30 mA et 300 mA. Le délai (Dt) est instantané pour 30 mA, et peut être réglé sur « instantané » ou 0,06 s pour 300 mA. La tension du réseau de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il nécessite un réarmement manuel local après un effacement des défauts. La tension du système de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il est installé sur un rail DIN à l’intérieur d’une armoire électrique et son indice de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.
Les Atouts de la gamme:
La gamme VigiPacT de Schneider Electric offre une protection complète contre les courants de fuite à la terre pour tous types d'installations AC, garantissant la sécurité des personnes et des biens. Conformes aux normes internationales, ces relais de protection et de surveillance sont idéaux pour les systèmes TT, TNS et IT.
Quelques mots du fabricant :
- Les relais VigiPacT assurent la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
- Surveillance continue de l’alimentation, de la liaison relais/tore et de l’électronique interne
- Isolation renforcée des relais VigiPact (catégorie de surtension IV)
- Accès aux réglages protégés par un couvercle plombable ou un mot de passe
- Ce produit s'inscrit dans le cadre du programme mondial de données environnementales de Schneider.
