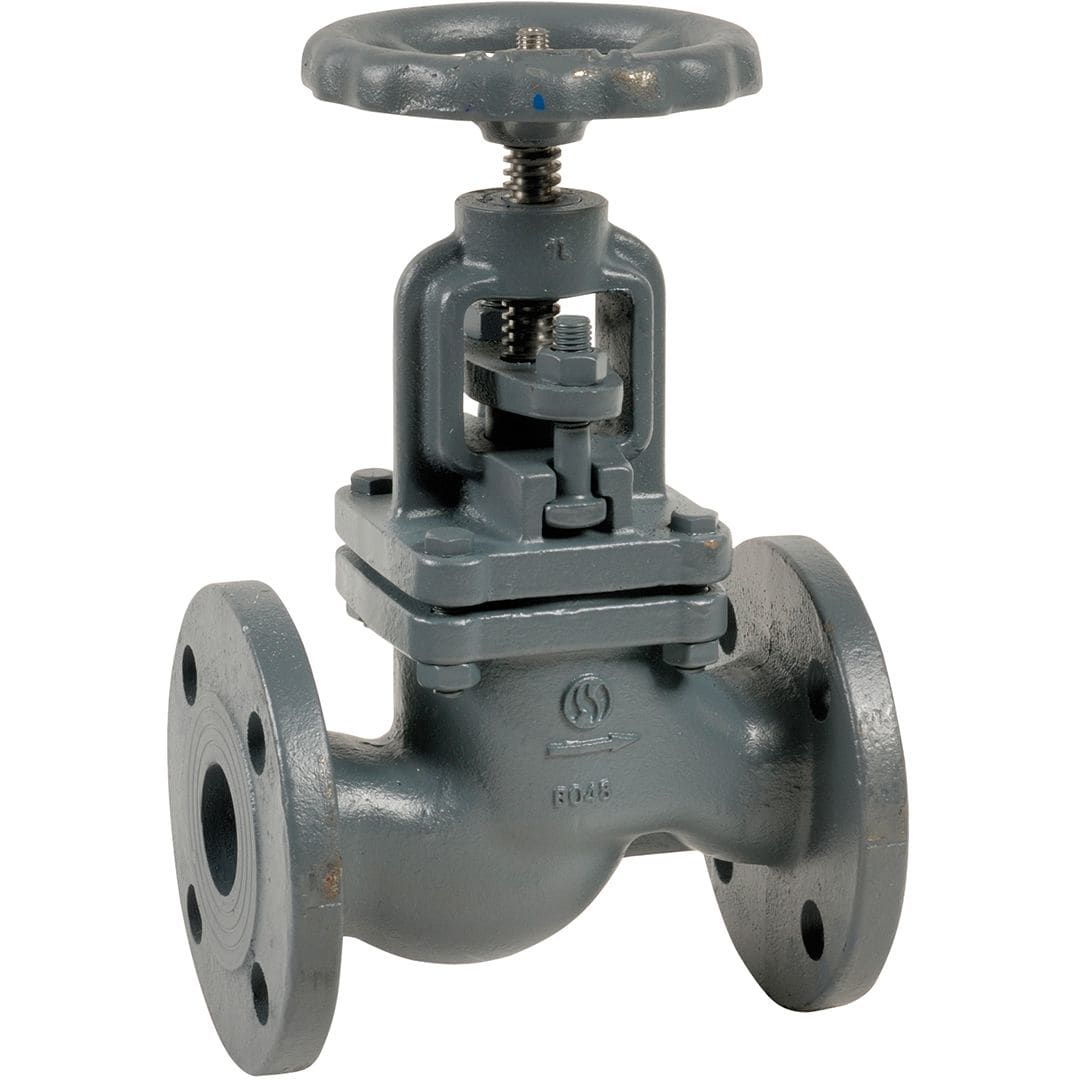

Sferaco - Robinet à soupape fonte siège inox DIN 3202-1 F1 à brides PN16 Série 470 DN20 - 470020

diamètre nominal:

DN 20

type raccordement 1:

à bride

différence maximale de pression à 20 °C:

16 bar

commande:

volant

commande des clapets:

autre

matériau du boîtier/corps:

fonte

avec raccord d'accouplement 1:

Non

type raccordement 2:

à bride

avec raccord d'accouplement 2:

Non

article de régulation de pression:

16

pression nominale de bride:

16

traitement de la surface:

autre

fourré à l'intérieur:

autre

courant à vide:

Non

avec autoverrouillage:

Non

blocage à ressort (NC):

Non

ouverture à ressort (NO):

Non

monte avec broche et/ou volant:

Oui

raccordement commande:

autre

finition de la vanne:

vanne fixe

type de têtière:

vis filetées

version rectangulaire:

Non

vanne à soufflet:

Non

joint:

acier inoxydable

code profil:

autre

avec indicateur:

Non

avec robinet de distribution:

Non

taille nominale:

DIN

longueur raccordement 1:

16 mm

longueur utile raccordement 1:

16 mm

longueur raccordement 2:

16 mm

longueur utile raccordement 2:

16 mm

hauteur de poignée / volant:

191 mm

longueur de poignée / diamètre de volant:

100 mm

angle de la vanne:

180 °

angle de la tige:

90 °

avec sécurité antiretour:

Non

protection anti-reflux selon EN 1717:

autre

matériau du joint de tige primaire:

graphite

adapté aux liquides:

Oui

adapté aux gaz:

Non

convient pour la vapeur:

Non

anneau de siège en acier inoxydable:

Oui

joint de broche remplaçable sous pression:

Non

filetage de la broche sans contact avec le support:

Non

classe de qualité matériau boîtier/corps:

fonte GG 25 (GJL-250)

température moyenne (permanente):

-10...120 °C

sans zone morte:

Non
