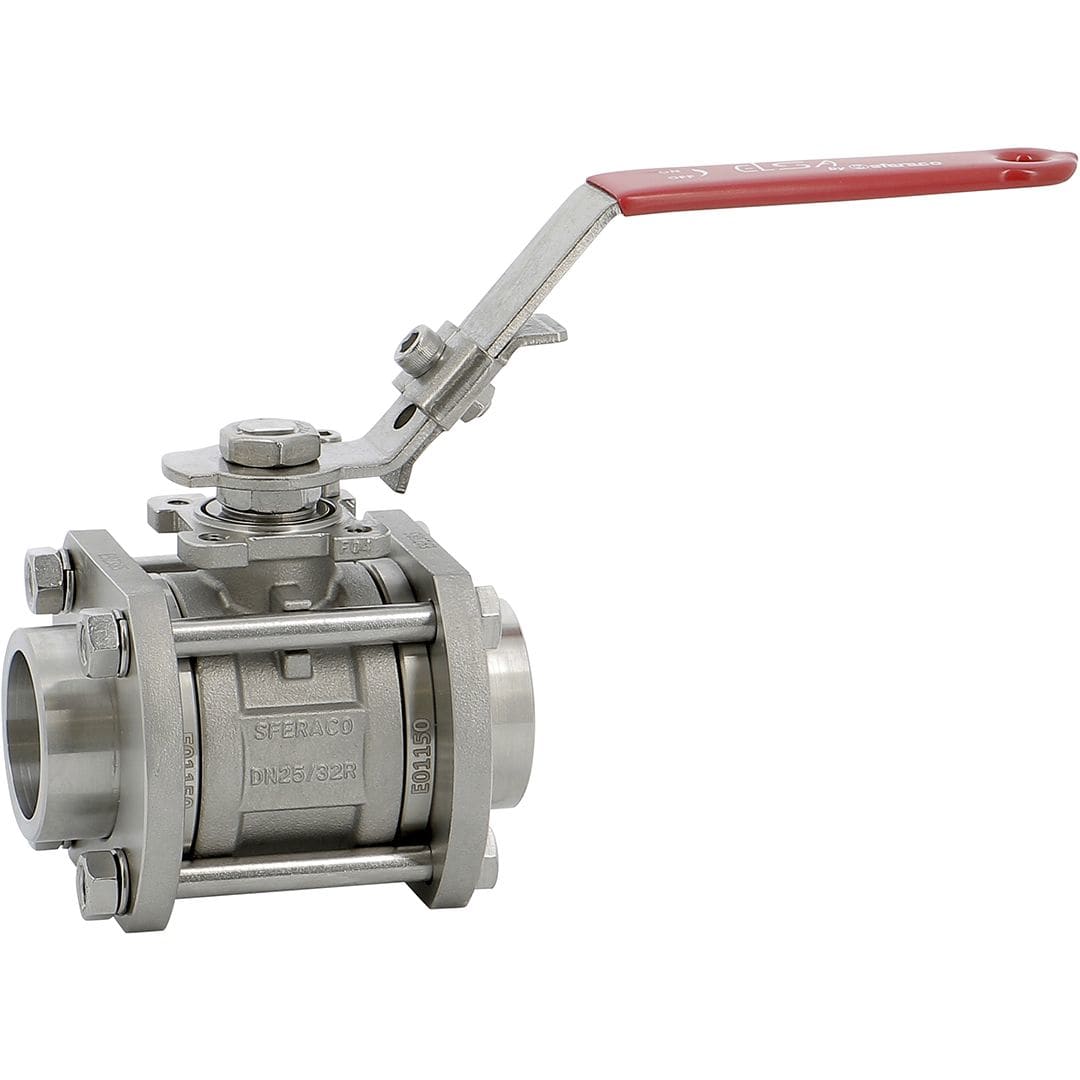

Sferaco - Vanne à boisseau sphérique à brides tournantes inox ELSA Série ELITSW DN25 - ELITSW25

diamètre nominal raccordement 1:

DN 25

type raccordement 1:

manchon à souder

diamètre nominal raccordement 2:

DN 25

type raccordement 2:

manchon à souder

article de régulation de pression:

63

matériau du boîtier/corps:

acier inoxydable

qualité du matériau:

acier inoxydable 316 L (1.4404)

protection de la surface du boîtier:

sans

matériau du joint sphérique:

PTFE

matériau de la sphère:

acier inoxydable

traitement de la surface de la boule:

sans

matériau de la broche:

acier inoxydable

matériau du joint de tige primaire:

PTFE

matériau du joint de tige secondaire:

PTFE

diamètre extérieur raccordement 1:

33.9 mm

avec raccord d'accouplement 1:

Non

diamètre extérieur raccordement 2:

33.9 mm

code contour connection 1:

autre

avec raccord d'accouplement 2:

Non

code contour connexion 2:

autre

joint:

PTFE

pression nominale de bride:

autre

avec robinet de distribution:

Non

avec orifice de vidange:

Non

avec soupape de non-retour:

Non

avec filtre:

Non

avec thermomètre:

Non

modèle:

droit

avec coque isolante:

Non

essais FM:

Non

essais UL:

Non

certification ULC:

Non

essais LPCB:

Non

ignifuge:

Non

différence maximale de pression à 20 °C:

63 bar

température moyenne (permanente):

-50...210 °C

propre médicalement:

Non

exempt de graisse:

Non

commande:

poignée

construction du boîtier:

3 pièce

passage totalement libre:

Oui

longueur raccordement 1:

15.8 mm

longueur utile raccordement 1:

15.8 mm

longueur raccordement 2:

15.8 mm

longueur utile raccordement 2:

15.8 mm

hauteur de poignée:

106.6 mm

longueur de poignée:

170.5 mm

angle de la vanne:

180 °

valeur KVS:

98
