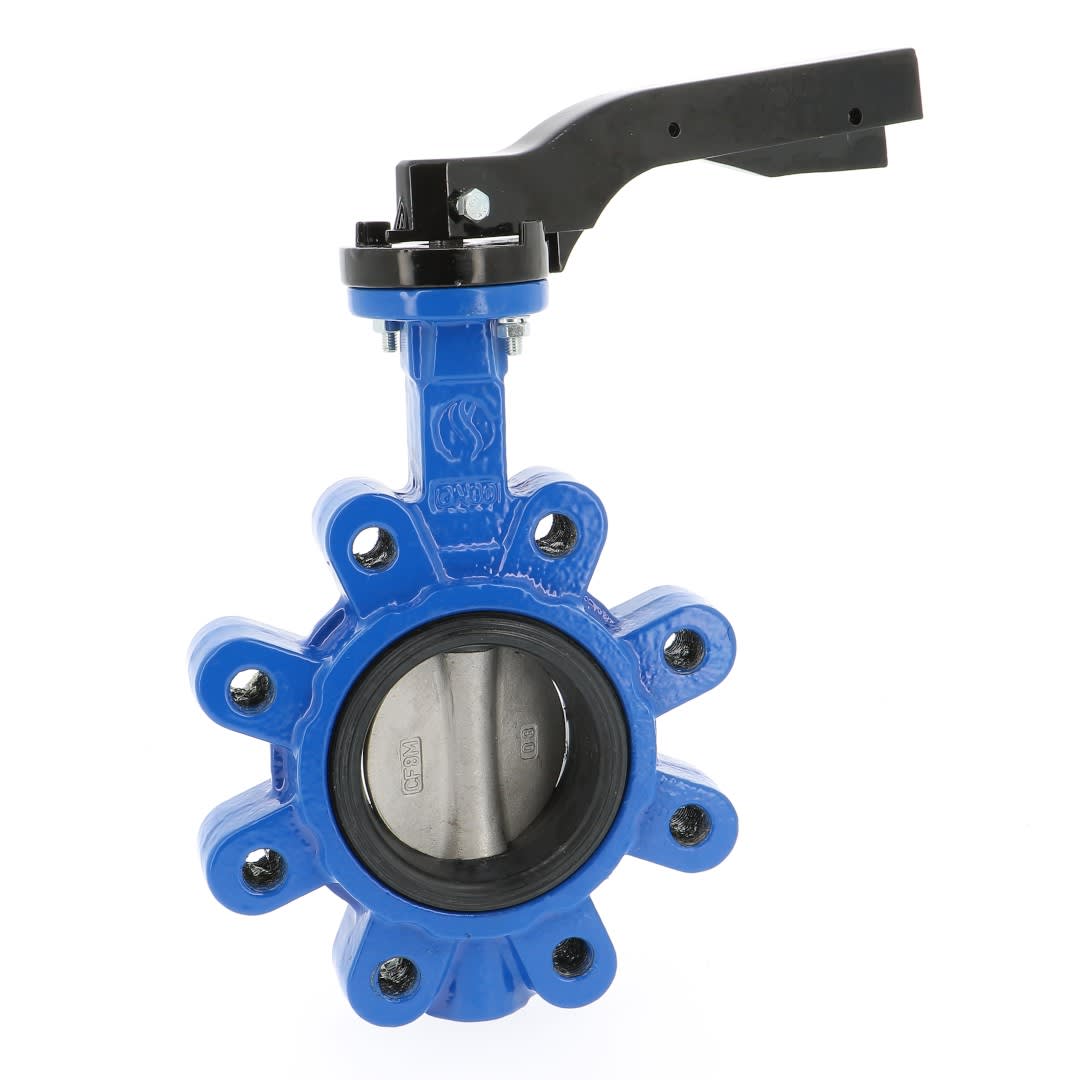

Sferaco - Vanne papillon Lug Initiale Série 1131 Papillon inox, NBR DN200 réducteur PN16 - 1131203

passage:

200 mm

diamètre nominal:

DN 200

article de régulation de pression:

16

longueur hors tout:

60 mm

différence maximale de pression à 20 °C:

16 bar

matériau du boîtier/corps:

fonte

qualité du matériau:

fonte GGG 40

traitement de la surface:

laqué / peint

lame de clapet revêtue:

Non

matériau de la lame du clapet:

acier inoxydable

qualité du matériau du papillon de valve:

acier inoxydable 316 (1.4408)

standard:

DIN

diamètre extérieur de tuyau, tous raccordements:

200 mm

raccordements:

sans tête

pression nominale de bride:

16

commande:

réducteur quart de tour

joint:

caoutchouc nitrile NBR

matériau de la broche:

acier inoxydable

qualité du matériau de l'axe:

acier inoxydable 420 (1.4021)

matériau du joint de tige primaire:

caoutchouc nitrile NBR

conception à clapet:

centré

boîtier d'alimentation (animaux):

sans

hauteur de commande:

283 mm

longueur de l'élément fonctionnel:

224 mm

diamètre de la manivelle:

300 mm

angle de la vanne:

180 °

angle de la tige:

90 °

différence maximale de pression comme vanne terminale:

10 bar

température moyenne (permanente):

-10...80 °C

essais FM:

Non

essais UL:

Non

certification ULC:

Non

essais LPCB:

Non

ignifuge:

Non

valeur KVS:

2675
