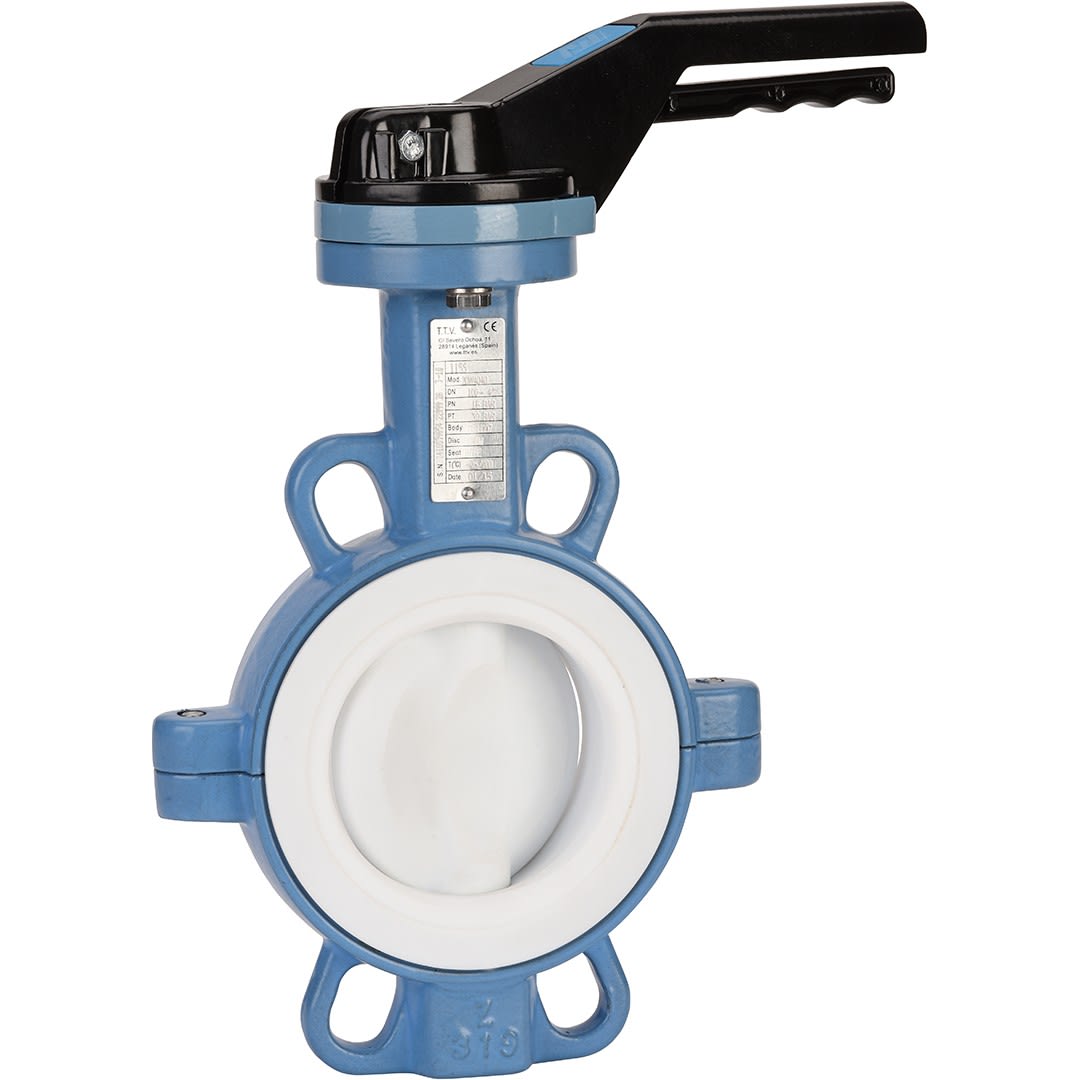

Sferaco - Vanne papillon Wafer TTV Série 1155, Papillon et manchette PTFE DN100 à levier - 1155100

passage:

100 mm

diamètre nominal:

DN 100

article de régulation de pression:

16

longueur hors tout:

52 mm

différence maximale de pression à 20 °C:

16 bar

matériau du boîtier/corps:

fonte

qualité du matériau:

fonte GGG50(GJS-500-7)

traitement de la surface:

laqué / peint

lame de clapet revêtue:

Non

matériau de la lame du clapet:

autre

qualité du matériau du papillon de valve:

autre

standard:

EN

raccordements:

type plat

pression nominale de bride:

10/16

commande:

levier

joint:

PTFE

matériau de la broche:

acier inoxydable

qualité du matériau de l'axe:

acier inoxydable 316 (1.4401)

matériau du joint de tige primaire:

FPM (FKM)

conception à clapet:

centré

boîtier d'alimentation (animaux):

sans

hauteur de commande:

244 mm

longueur de l'élément fonctionnel:

205 mm

angle de la vanne:

180 °

angle de la tige:

90 °

différence maximale de pression comme vanne terminale:

0 bar

température moyenne (permanente):

-25...200 °C

essais FM:

Non

essais UL:

Non

certification ULC:

Non

essais LPCB:

Non

ignifuge:

Non

valeur KVS:

627
