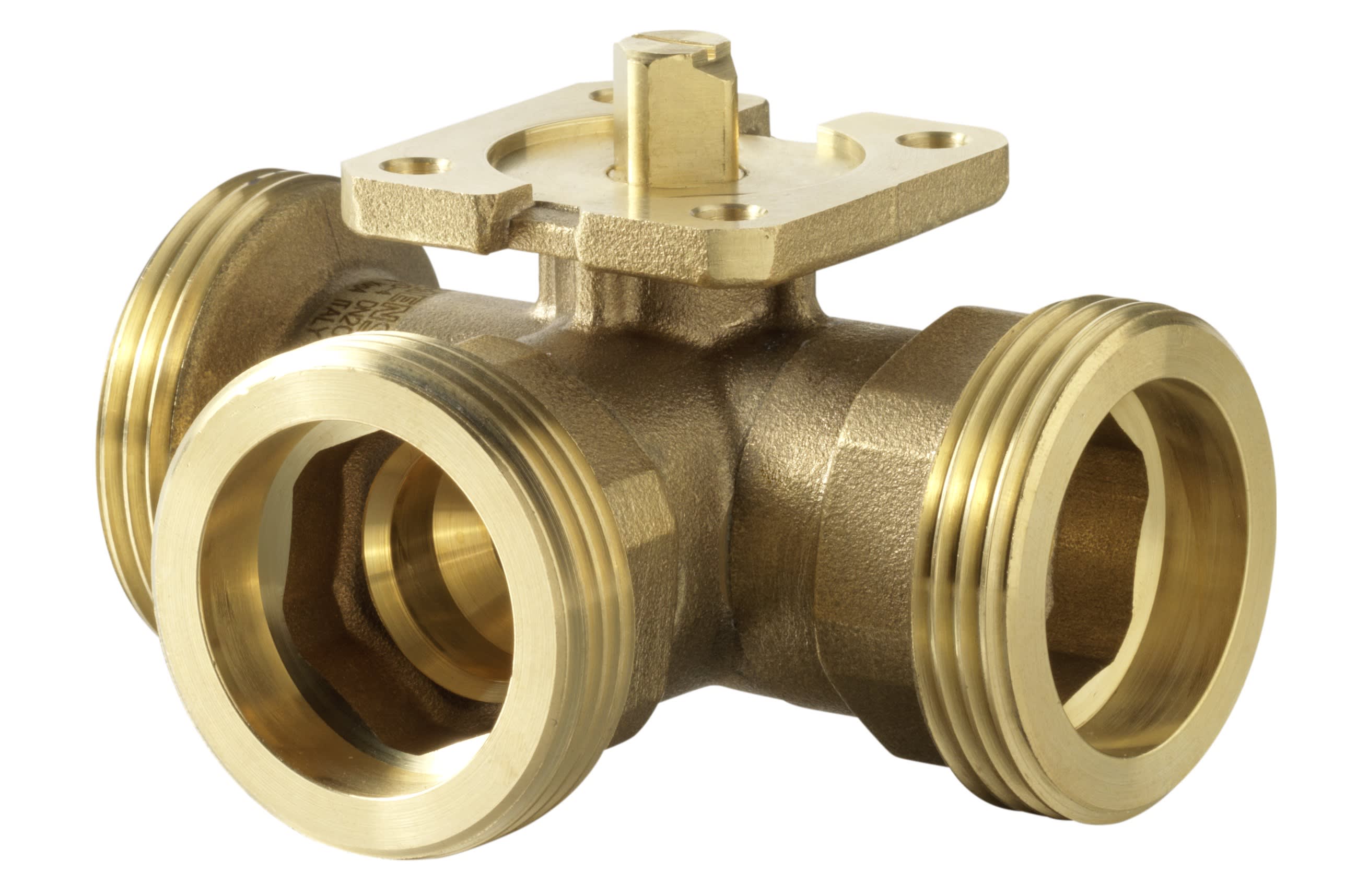

Siemens IBT - Vanne boiss. sphér. PN40 3V DN20 ChgO. L - VBG60.20-8L

diamètre nominal:

DN 20

type raccordement 1:

autre

différence maximale de pression à 20 °C:

3.5 bar

température moyenne (permanente):

-10...-10 °C

longueur raccordement 1:

49 mm

matériau du boîtier/corps:

laiton

qualité du matériau:

CuZn36Pb2As (CW602N)

diamètre extérieur raccordement 1:

20 mm

diamètre extérieur raccordement 2:

20 mm

avec raccord d'accouplement 1:

Oui

type raccordement 2:

autre

diamètre extérieur raccordement 3:

20 mm

avec raccord d'accouplement 2:

Oui

type raccordement 3:

autre

article de régulation de pression:

40

pression nominale de bride:

40

avec piquage de raccordement 3:

Oui

traitement de la surface:

non traité

longueur utile raccordement 1:

49 mm

longueur raccordement 2:

49 mm

longueur utile raccordement 2:

49 mm

longueur raccordement 3:

49.5 mm

longueur utile raccordement 3:

49.5 mm

angle côté 1 / côté 2:

90 °

angle côté 1 / côté 3:

90 °

valeur KVS:

90

pression de travail max.:

16 bar
