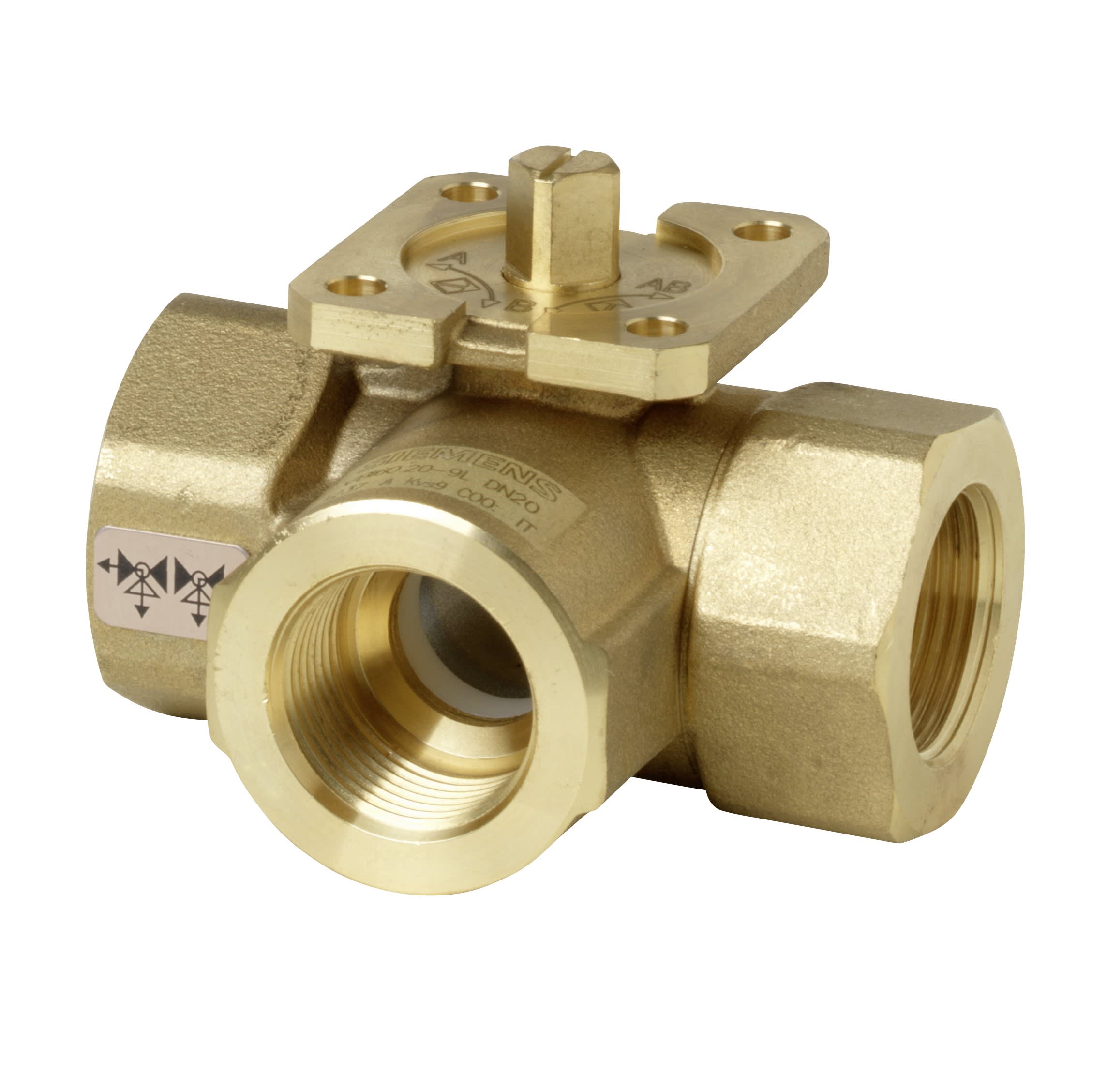

Siemens IBT - Vanne boiss. spher. PN40 3V DN25 ChgO. T

diamètre nominal

DN 25

type raccordement 1

filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)

différence maximale de pression à 20 °C

3.5 bar

température moyenne (permanente)

-10...-10 °C

longueur raccordement 1

42.7 mm

matériau du boîtier/corps

laiton

qualité du matériau

CuZn36Pb2As (CW602N)

diamètre extérieur raccordement 1

25 mm

diamètre extérieur raccordement 2

25 mm

avec raccord d'accouplement 1

Non

type raccordement 2

filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)

diamètre extérieur raccordement 3

25 mm

avec raccord d'accouplement 2

Non

type raccordement 3

filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)

article de régulation de pression

40

pression nominale de bride

40

avec piquage de raccordement 3

Oui

pression de service max.

16 bar

traitement de la surface

non traité

propre médicalement

Non

exempt de graisse

Non

commande

moteur électrique

joint

autre

passage totalement libre

Oui

perçage du boisseau sphérique

perçage en T

longueur utile raccordement 1

42.7 mm

longueur raccordement 2

42.7 mm

longueur utile raccordement 2

42.7 mm

longueur raccordement 3

42.7 mm

longueur utile raccordement 3

42.7 mm

hauteur de poignée

0 mm

longueur de poignée

0 mm

angle côté 1 / côté 2

90 °

angle côté 1 / côté 3

90 °

valeur KVS

90
