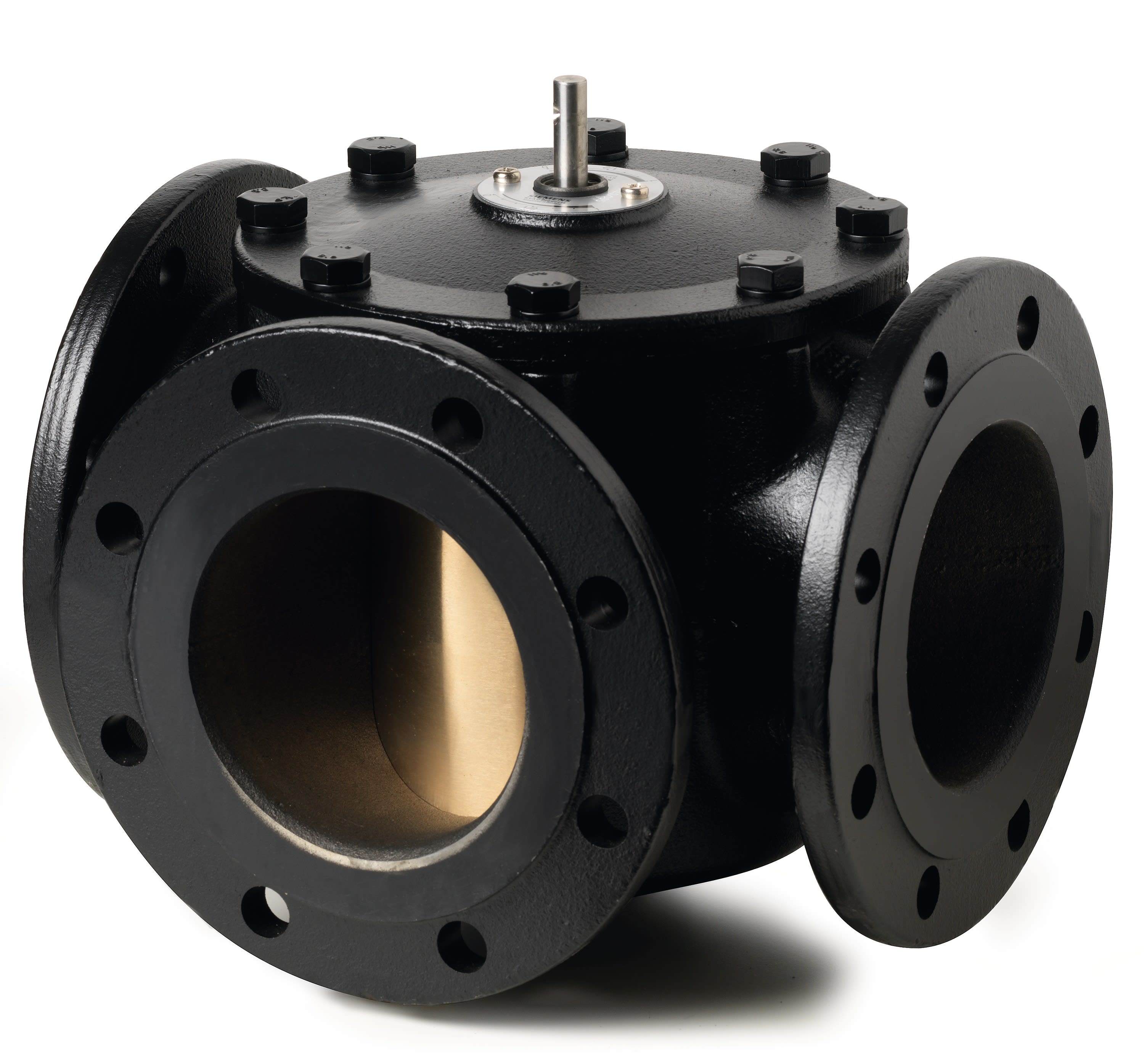

Siemens IBT - Vanne secteur brides PN6 3V DN100 kvs160 - VBF21.100

diamètre nominal:

DN 100

raccordements:

à bride

article de régulation de pression:

PN 6

différence de pression max. à l'état ouvert:

0.3 bar

qualité du matériau:

fonte GG 25 (GJL-250)

diamètre extérieur de tuyau, tous raccordements:

100 mm

avec raccord d'accouplement 1:

Non

avec raccord d'accouplement 2:

Non

avec piquage de raccordement 3:

Oui

pression nominale de bride:

PN 6

traitement de la surface:

autre

valeur KVS:

160

perte de fuite de la valeur Kvs:

0.1 %

caractéristique du sol:

linéaire

valeur Kvs by-pass:

160

perte de fuite de la Valeur Kvs by-pass:

0.1 %

caractéristique du sol by-pass:

linéaire

avec pièce en T pour raccordement 4 voies:

Non

mode d'installation distributif:

Non

longueur de course:

90 mm

longueur raccordement 1:

130 mm

longueur utile raccordement 1:

130 mm

longueur raccordement 2:

130 mm

longueur utile raccordement 2:

130 mm

longueur raccordement 3:

130 mm

longueur utile raccordement 3:

130 mm

hauteur d'axe:

108 mm

matériau du boîtier/corps:

fonte

température moyenne (permanente):

1...120 °C
