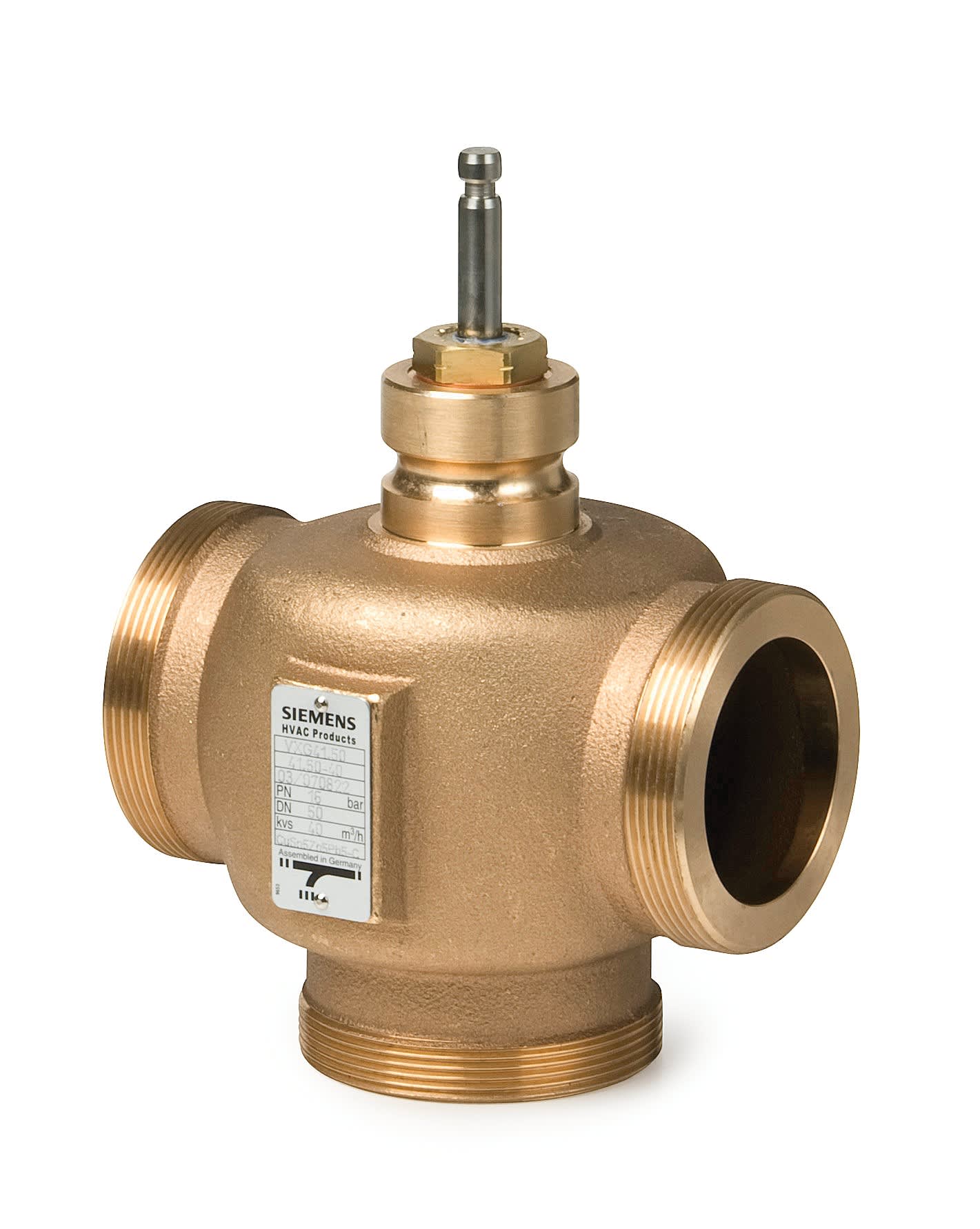

Siemens IBT - Vanne siège 20mm PN16 3V DN20 kvs 6.3 - VXG41.20

diamètre nominal:

DN 20

raccordements:

filetage extérieur

article de régulation de pression:

16

différence de pression max. à l'état ouvert:

8 bar

qualité du matériau:

bronze (Rg 5)

diamètre extérieur de tuyau, tous raccordements:

20 mm

avec raccord d'accouplement 1:

Oui

avec raccord d'accouplement 2:

Oui

avec piquage de raccordement 3:

Oui

pression nominale de bride:

16

traitement de la surface:

non traité

valeur KVS:

6.3

perte de fuite de la valeur Kvs:

0.02 %

caractéristique du sol:

équipourcentage

valeur Kvs by-pass:

6.3

perte de fuite de la Valeur Kvs by-pass:

33 %

caractéristique du sol by-pass:

linéaire

avec pièce en T pour raccordement 4 voies:

Non

mode d'installation distributif:

Oui

rapport de réglage:

100 %

longueur de course:

20 mm

longueur raccordement 1:

50 mm

longueur utile raccordement 1:

50 mm

longueur raccordement 2:

50 mm

longueur utile raccordement 2:

50 mm

longueur raccordement 3:

50 mm

longueur utile raccordement 3:

50 mm

hauteur d'axe:

122.5 mm

matériau du boîtier/corps:

laiton

température moyenne (permanente):

-25...150 °C
