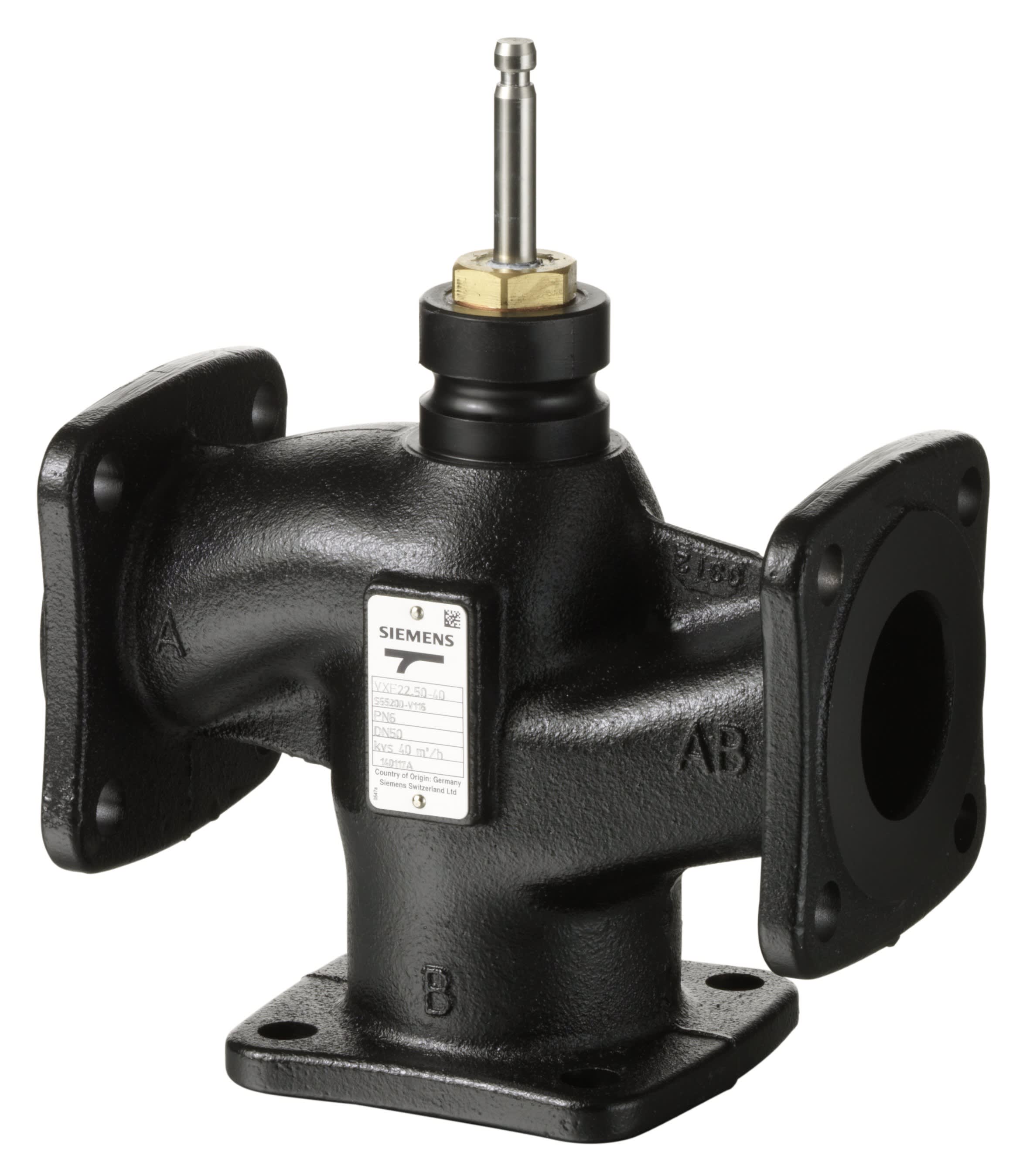

Siemens IBT - Vanne siège brides PN6 3V DN40 kvs 25 - VXF22.40-25

diamètre nominal:

DN 40

raccordements:

à bride

article de régulation de pression:

PN 6

différence de pression max. à l'état ouvert:

3 bar

qualité du matériau:

fonte GG 25 (GJL-250)

diamètre extérieur de tuyau, tous raccordements:

40 mm

avec raccord d'accouplement 1:

Non

avec raccord d'accouplement 2:

Non

avec piquage de raccordement 3:

Non

pression nominale de bride:

PN 6

traitement de la surface:

autre

valeur KVS:

25

perte de fuite de la valeur Kvs:

0.02 %

caractéristique du sol:

équipourcentage

valeur Kvs by-pass:

25

perte de fuite de la Valeur Kvs by-pass:

2 %

caractéristique du sol by-pass:

linéaire

avec pièce en T pour raccordement 4 voies:

Non

mode d'installation distributif:

Oui

rapport de réglage:

100 %

longueur de course:

20 mm

longueur raccordement 1:

90 mm

longueur utile raccordement 1:

90 mm

longueur raccordement 2:

90 mm

longueur utile raccordement 2:

90 mm

longueur raccordement 3:

90 mm

longueur utile raccordement 3:

90 mm

hauteur d'axe:

133.5 mm

matériau du boîtier/corps:

fonte

température moyenne (permanente):

-10...130 °C
