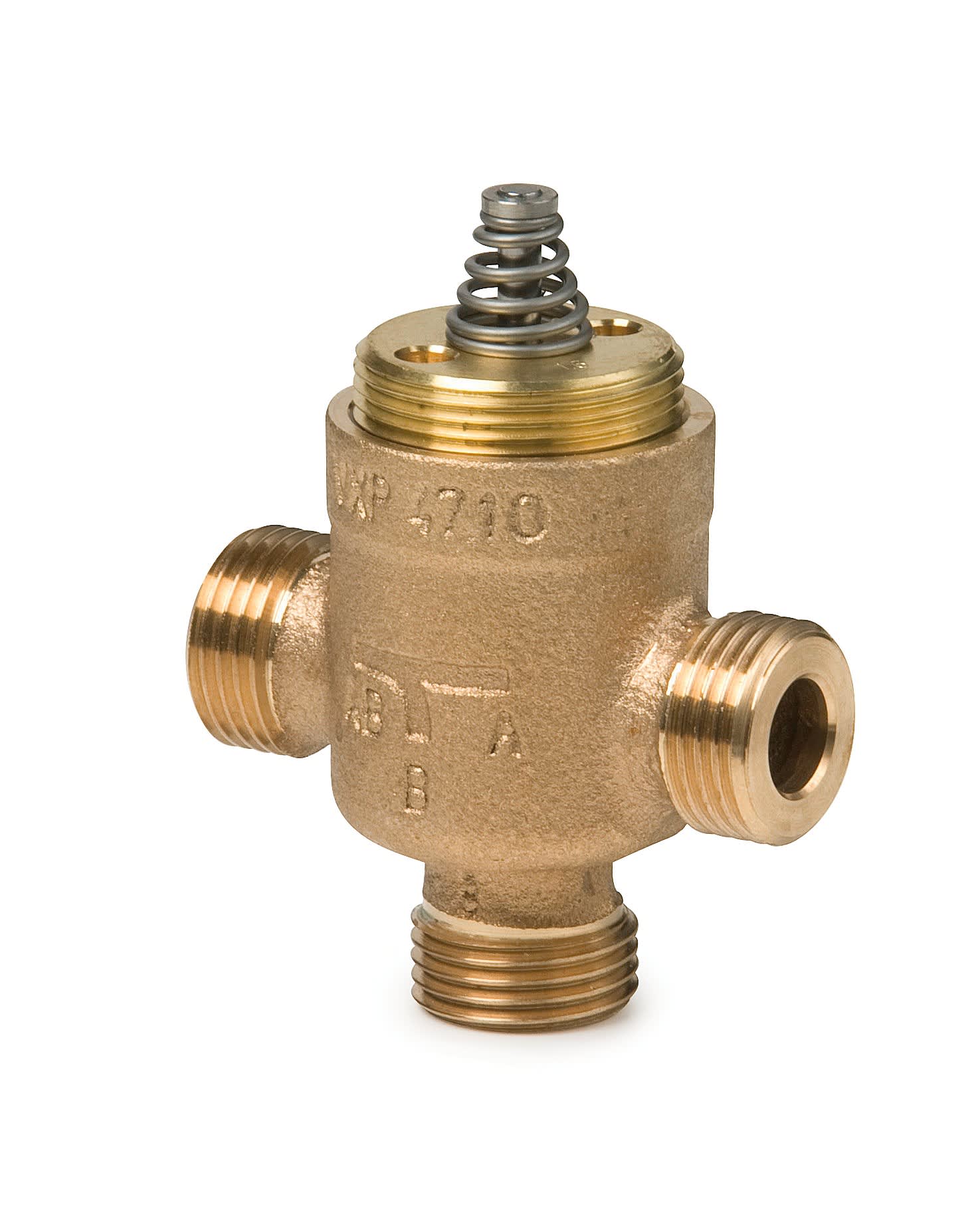

Siemens IBT - Vanne terminale Std PN16 3V DN20 kvs 4

diamètre nominal

DN 20

raccordements

filetage extérieur

article de régulation de pression

16

différence de pression max. à l'état ouvert

1.75 bar

température moyenne maximale (permanente)

110 °C

matériau du boîtier

laiton

qualité du matériau

bronze (Rg 5)

diamètre extérieur de tuyau, tous raccordements

20 mm

avec raccord d'accouplement 1

Oui

avec raccord d'accouplement 2

Oui

avec piquage de raccordement 3

Oui

pression nominale de bride

16

température moyenne minimale (permanente)

1 °C

traitement de la surface

non traité

valeur KVS

4

perte de fuite de la valeur Kvs

0.05 %

caractéristique du sol

linéaire

valeur Kvs by-pass

4

perte de fuite de la Valeur Kvs by-pass

0.05 %

caractéristique du sol by-pass

linéaire

avec pièce en T pour raccordement 4 voies

Non

mode d'installation distributif

Non

rapport de réglage

50 %

longueur de course

2.5 mm

longueur raccordement 1

40 mm

longueur utile raccordement 1

40 mm

longueur raccordement 2

40 mm

longueur utile raccordement 2

40 mm

longueur raccordement 3

40 mm

longueur utile raccordement 3

40 mm

hauteur d'axe

49 mm
