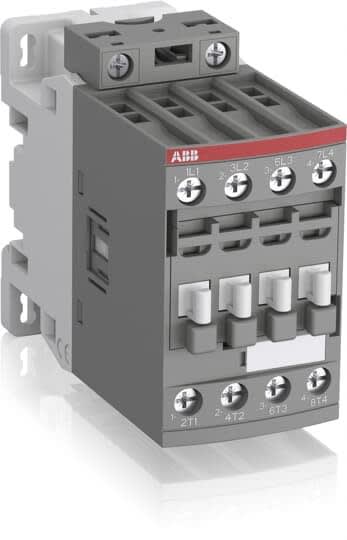

ABB - Contacteur AF 55A AC1-4P-24/20...60VAC/DC - H311531
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension d'alimentation de courant nominal à CA 50 Hz - 24...24 V
tension d'alimentation de courant nominal CC - 20...20 V
type de tension d'actionnement - AC/DC
courant de fonctionnement nominal CA-1, 400 V - 55 A
puissance de fonctionnement nominale, AC-3, 400 V - 11 kW
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
Contacteurs AF
Voir tous les produits de cette sérieEAN
3471523115316
Réf. Sonepar
00026001781
Réf. Fournisseur
H311531
Réf. Commerciale
ABB
tension d'alimentation de courant nominal à CA 50 Hz:
24...24 V
tension d'alimentation de courant nominal CC:
20...20 V
type de tension d'actionnement:
AC/DC
courant de fonctionnement nominal CA-1, 400 V:
55 A
puissance de fonctionnement nominale, AC-3, 400 V:
11 kW
tension d'alimentation de courant nominal à CA 60 Hz:
24...24 V
courant de fonctionnement nominal CA-3, 400 V:
22 A
puissance de fonctionnement nominale NEMA:
18.5 kW
adapté à un montage sur rail:
Non
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à ouverture:
0
type de raccordement du circuit principal:
raccordement à vis
nombre de contacts ouverture en tant que contacts principaux:
0
nombre de contacts à fermeture en tant que contacts principaux:
4
tension de fonctionnement CA 50 Hz:
690...690 V
tension de fonctionnement CA 60 Hz:
690...690 V
largeur:
45 mm
hauteur:
86 mm
profondeur:
101 mm
Les Atouts de l'article:
Les contacteurs 4 pôles AF38 sont utilisés pour la commande de circuits de puissance jusqu'à 690 V CA et 440 V CC. Ils sont principalement utilisés pour contrôler des charges non inductives ou légèrement inductives (ex: fours à résistance ...). Les contacteurs AF ... comprennent une interface de bobine électronique acceptant une large tension de commande Uc min. ... Uc max. Seules quatre bobines couvrent les tensions de commande entre 24 ... 500 V 50/60 Hz ou 20 ... 500 V DC. Les contacteurs AF peuvent gérer de grandes variations de tension de commande. Une bobine peut être utilisée pour différentes tensions de commande utilisées dans le monde entier sans aucun changement de bobine. Les contacteurs AF ont une protection contre les surtensions intégrée et ne nécessitent pas de suppresseurs de surtensions supplémentaires. Les contacteurs 4 pôles de la série AF ... sont du type bloc. - Pôles principaux et blocs de contacts auxiliaires: 4 N.O. pôles principaux, blocs de contacts auxiliaires complémentaires montés à l'avant et sur le côté (contacts auxiliaires à liaison mécanique conformes à l'annexe L de la CEI 60947-5-1. Contacts à miroir NC conformes à l'annexe F de la CEI 60947-4-1) - Circuit de commande : Fonctionnement AC ou DC - Accessoires: une large gamme d'accessoires est disponible. Remarque: - AF ..-..-..- 11 ne convient pas pour une commande directe par sortie API. - Type AF ..-..-..- 11 disponible dans certains pays: veuillez consulter votre représentant ABB.
Les Atouts de la gamme:
Les contacteurs AF sont la nouvelle référence. Beaucoup plus avantageuse que les contacteurs conventionnels, la bobine électronique permet, avec la large gamme d'ABB, d'obtenir à coup sûr une configuration optimale.
