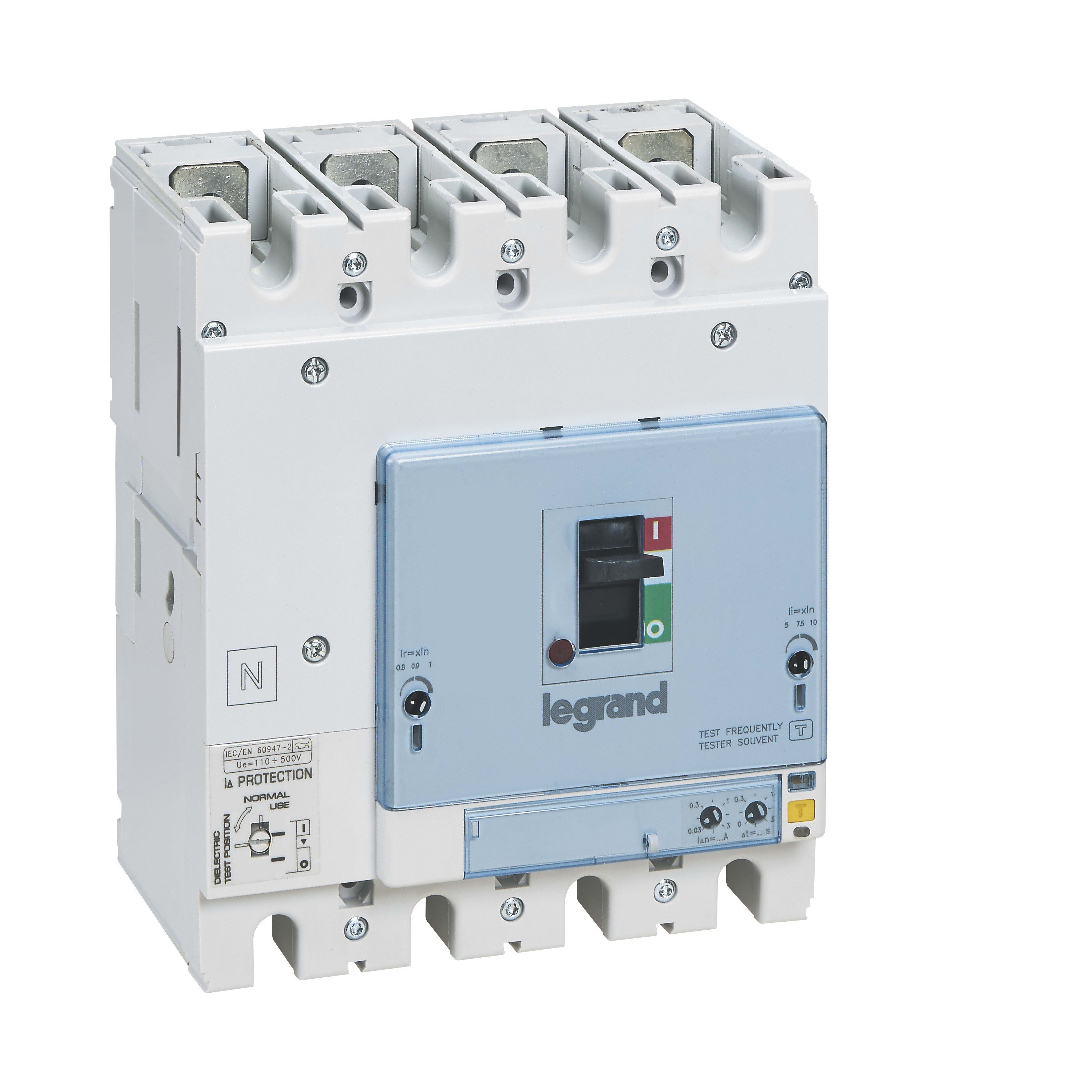

Legrand - Disjoncteur DPX3250HP magnétothermique avec différentiel 36kA 4P 16A - 423045
Connectez-vous pour accéder au prix et commander
Variantes du produit
nombre de pôles:
4tension assignée (Ue):
230...690 VCaractéristiques principales
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 4
courant permanent nominal (Iu) - 16 A
tension assignée (Ue) - 230...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 36 kA
Conditionnement
1 unité(s)
Produit non retournable
EAN
3414971047877
Réf. Sonepar
00001104787
Réf. Fournisseur
423045
Marque
Legrand
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
4
courant permanent nominal (Iu):
16 A
tension assignée (Ue):
230...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
36 kA
réglage de courant du déclencheur de surcharge:
14...16 A
type de raccordement du circuit principal:
raccordement par boulon
plage de réglage du déclencheur de court-circuit non retardé:
0...400 A
protection intégrée contre les mises à la terre accidentelles:
Oui
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Non
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
3
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Non
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
pays de fabrication:
ITALIE
commande motorisée en option:
Oui
indice de protection (IP):
IP30
Les Atouts de l'article:
Pouvoir de coupure de 36kA selon EN/IEC 60947-2, idéal pour la protection des installations industrielles de forte puissance, transformateurs et générateursTension assignée d’isolement de 500V et tenue aux chocs de 6kV, assurant une sécurité optimale dans les réseaux basse tension jusqu’à 690VUnité de protection avec boutons rotatifs pour réglage manuel : protection thermique réglable de 14A to 16A, protection magnétique fixée à 400A ; module différentiel intégré avec sensibilité réglable (0.03A, 0.3A, 1A ou 3A) et temporisation ajustable (0s, 0.3s, 1s ou 3s)Livré avec vis de fixation, plaque de connexion pour barres et cosses de câble, écrans isolants (barrières de phase) ; possibilité d’ajouter des auxiliaires (déclencheur à émission de tension, déclencheur à minimum de tension, contacts auxiliaires), poignée rotative ou motorisée, bornes arrière, accessoire de verrouillage et bornes à cage (câble souple max. 120mm², rigide max. 150mm²)Version fixe modifiable en version enfichable (bornes spéciales sur base enfichable) ou débrochable (mécanisme « Debro-lift » permettant le retrait du disjoncteur tout en le maintenant sur sa base)
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
