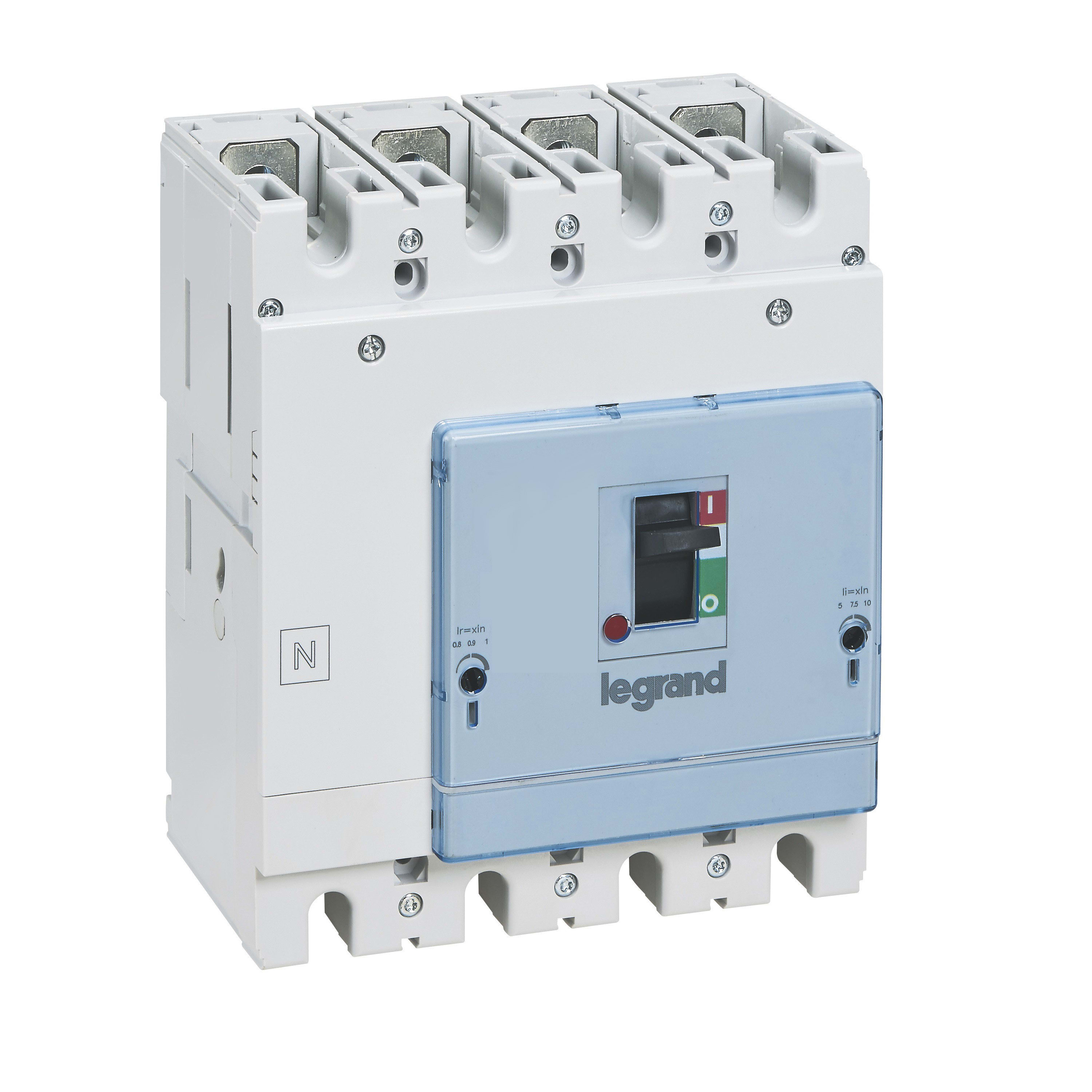

Legrand - Disjoncteur DPX3250HP magnétothermique pouvoir de coupure 70kA 4P 40A - 423139
Connectez-vous pour accéder au prix et commander
Variantes du produit
Caractéristiques principales
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 4
courant permanent nominal (Iu) - 40 A
tension assignée (Ue) - 230...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 70 kA
Conditionnement
1 unité(s)
Produit non retournable
EAN
3414971049512
Réf. Sonepar
00001104951
Réf. Fournisseur
423139
Marque
Legrand
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
4
courant permanent nominal (Iu):
40 A
tension assignée (Ue):
230...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
70 kA
réglage de courant du déclencheur de surcharge:
32...40 A
type de raccordement du circuit principal:
raccordement par boulon
plage de réglage du déclencheur de court-circuit non retardé:
0...400 A
protection intégrée contre les mises à la terre accidentelles:
Non
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Non
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
0
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Non
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
commande motorisée intégrée:
Non
commande motorisée en option:
Oui
indice de protection (IP):
IP30
Les Atouts de l'article:
Pouvoir de coupure de 70kA selon EN/IEC 60947-2, idéal pour la protection des installations industrielles de forte puissance, transformateurs et générateursTension assignée d’isolement de 800V, tension assignée de tenue aux chocs de 8kV, courant permanent nominal de 40A, compatible avec des tensions de 230V to 690V ACUnité de protection avec boutons rotatifs pour réglage manuel : protection thermique réglable de 32A to 40A (0.8A to 1.0A In) et protection magnétique fixée à 400ALivré avec vis de fixation, plaque de connexion pour barres/cosses, écrans isolants (barrières de phase) ; possibilité d’ajout d’auxiliaires (déclencheur à émission/minimum de tension, contact auxiliaire), poignée rotative ou motorisée, bornes arrière, accessoire de verrouillage et bornes cage (câble souple max. 120mm², rigide max. 150mm²)Version fixe modifiable en version enfichable (bornes spéciales et base enfichable) ou débrochable (mécanisme « Debro-lift » permettant le retrait du disjoncteur tout en le maintenant sur sa base)
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
