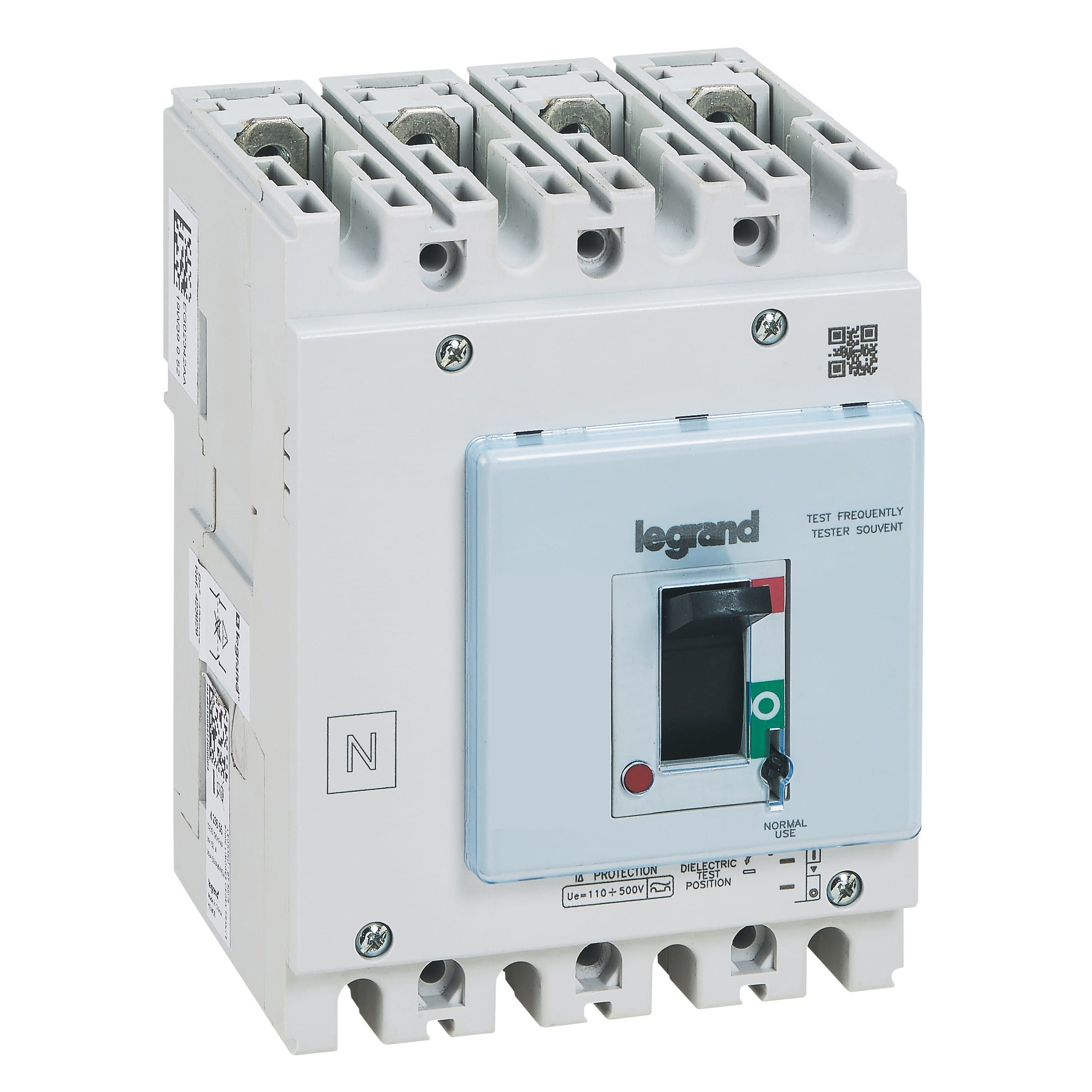

Legrand - Disjoncteur DPX3125HP magnétothermique avec différentiel 36kA 4P 80A - 423637
Connectez-vous pour accéder au prix et commander
Variantes du produit
Caractéristiques principales
type de construction de l'appareil - appareil complet installé dans un boîtier
nombre de pôles - 4
courant permanent nominal (Iu) - 80 A
tension assignée (Ue) - 220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 36 kA
Conditionnement
1 unité(s)
Produit non retournable
EAN
3414971506213
Réf. Sonepar
00001150621
Réf. Fournisseur
423637
Marque
Legrand
type de construction de l'appareil:
appareil complet installé dans un boîtier
nombre de pôles:
4
courant permanent nominal (Iu):
80 A
tension assignée (Ue):
220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
36 kA
réglage de courant du déclencheur de surcharge:
64...80 A
type de raccordement du circuit principal:
raccordement par boulon
plage de réglage du déclencheur de court-circuit non retardé:
630...630 A
protection intégrée contre les mises à la terre accidentelles:
Oui
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Non
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
2
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Non
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Non
commande motorisée intégrée:
Non
commande motorisée en option:
Non
indice de protection (IP):
IP30
Les Atouts de l'article:
Pouvoir de coupure élevé de 36kA conforme à la norme EN/IEC 60947-2, idéal pour la protection des installations industrielles de forte puissance, transformateurs et générateurs, avec courant nominal de 80A et 4 pôles.Tension assignée d’isolement de 500V, tension assignée de tenue aux chocs de 6kV, plage de tension d’utilisation étendue de 220V to 690V, adaptée aux réseaux basse tension exigeants.Unité de protection intégrée avec boutons rotatifs pour réglage manuel : protection thermique réglable de 64A to 80A, protection magnétique fixée à 10 fois le courant nominal, module différentiel à sensibilité réglable (0.03A, 0.3A, 1A ou 3A) et temporisation ajustable (0, 0.3, 1 ou 3s).Livré avec vis de fixation, vis de connexion et écrans isolants (barrières de phase), raccordement principal par boulon pour une installation sécurisée et fiable.Compatible avec des auxiliaires (déclencheur à émission de tension, déclencheur à minimum de tension, contacts auxiliaires), poignée rotative, écarteur, bornes arrière et accessoire de verrouillage, permettant une personnalisation avancée selon les besoins de l’installation.
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
