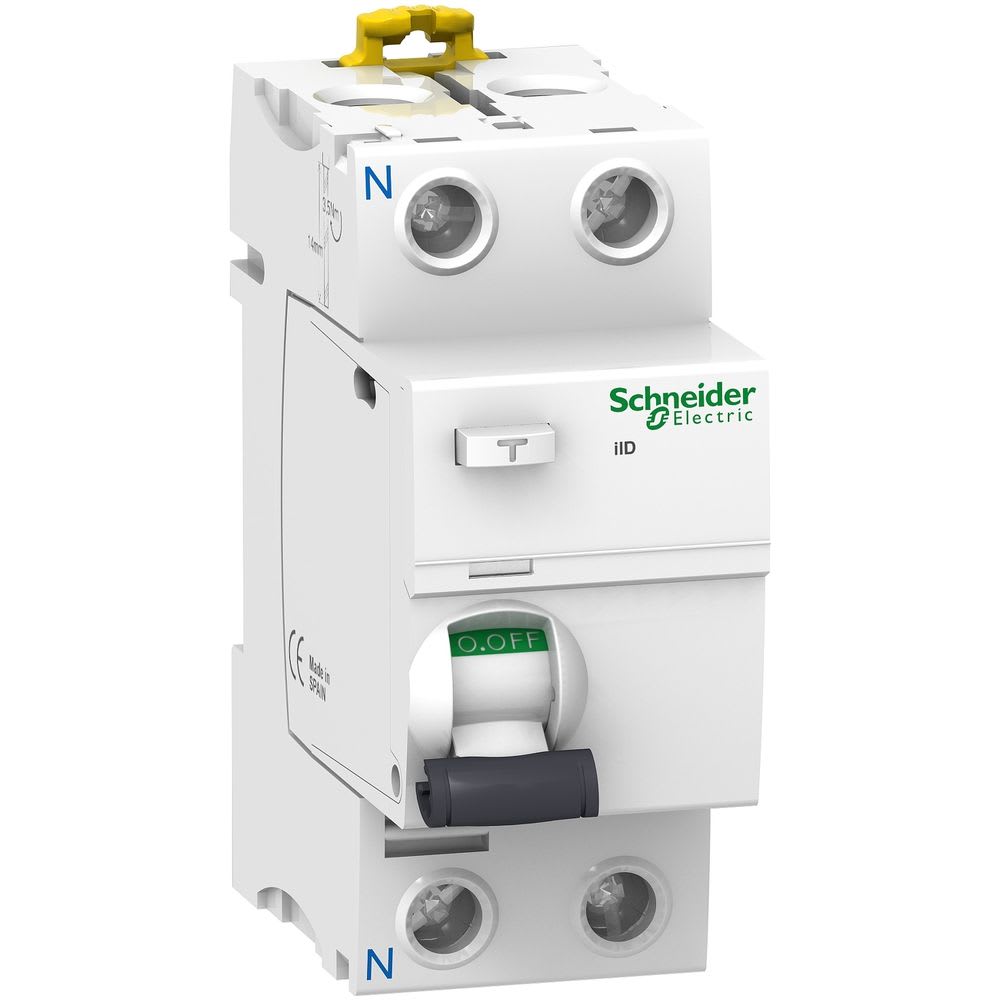

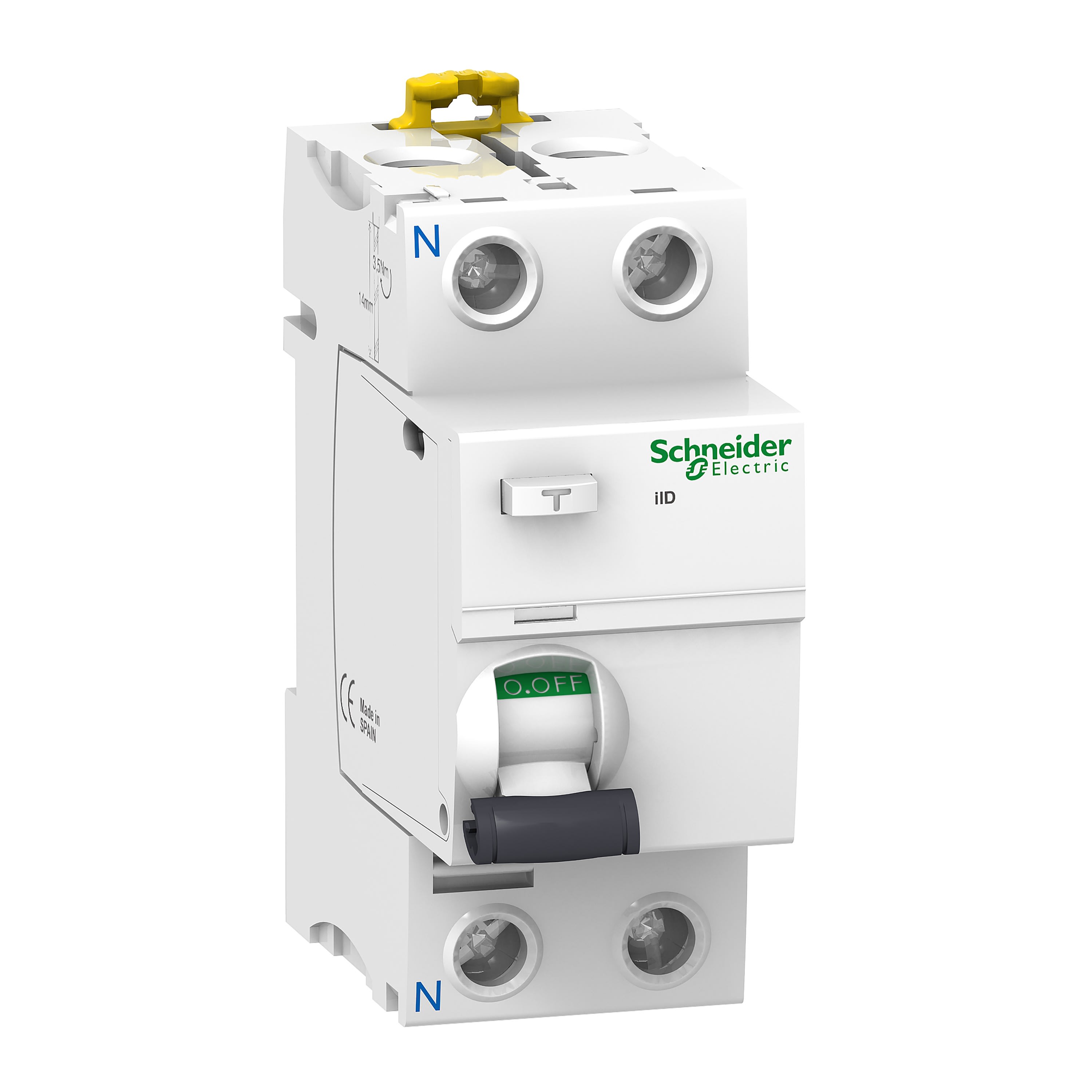

Schneider Electric - Acti9, iID interrupteur différentiel 2P 25A 300mA type AC - A9R14225
Connectez-vous pour accéder au prix et commander
Variantes du produit
sensibilité / courant de défaut nominal (I?n):
0.3 ASpécificités essentielles
nombre de pôles - 2
calibre/courant nominal assigné (In) - 25 A
sensibilité / courant de défaut nominal (I?n) - 0.3 A
type de courant différentiel - AC
largeur en nombre de modules - 2
Emballage et conditions
1 unité(s)
Article en stock standard
Gamme
Acti9 iID
EAN
3606480091254
Réf. Sonepar
01887009138
Réf. Fournisseur
A9R14225
Marque
Schneider Electric
nombre de pôles:
2
calibre/courant nominal assigné (In):
25 A
sensibilité / courant de défaut nominal (I?n):
0.3 A
type de courant différentiel:
AC
largeur en nombre de modules:
2
tension assignée (Ue):
230 V
tension d'isolement assignée (Ui):
500 V
tension assignée de tenue aux chocs (Uimp):
6 kV
mode de pose:
rail DIN
sélectif:
Non
type retardé de courte durée:
Non
résistance de court-circuit (Icw):
10 kA
tenue au courant de choc:
0.25 kA
type de tension:
AC
avec dispositif de verrouillage:
Non
fréquence:
50/60 Hz
produits auxiliaires associables:
Oui
indice de protection (IP):
IP20
profondeur d'encastrement:
44 mm
température ambiante en fonctionnement:
-5...60 °C
degré de pollution:
3
section de raccordement cable souple:
1...25 mm²
section de raccordement cable rigide:
1...35 mm²
antidéflagration:
Non
puissance dissipée:
3.2 W
numéro RAL (équivalent):
9003
Les Atouts de l'article:
Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 2P avec un courant nominal In de 25 A, une classe de protection de type CA et une sensibilité de fuite à la terre de 300 mA. Ce produit protège contre les chocs électriques par contact indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance électrique peut atteindre 15000 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension de fonctionnement Ue est comprise entre 220 VCA et 240 VCA. La tension d’isolement nominale Ui est de 500 VCA. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 4. Le produit est blanc (RAL9003). Les dimensions sont (l) 36 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,21 kg. Il est doté d'un degré de protection IP20. Il devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529. La température de fonctionnement est comprise entre -5 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Quelques mots du fabricant :
- Protection des personnes contre les chocs électriques par contact indirect
- Protection des installations contre les risques d'incendie
- Aptitude à l'isolement selon la norme EN/IEC 61008-1
- Installation facile grâce à une conception de borne unifiée et à une indication de câblage
- Installation facile grâce à une conception de borne unifiée et à une indication de câblage
- Compatible avec le dispositif de cadenassage captif Acti9
- Conforme à la réglementation mondiale RoHS/Reach pour protéger votre famille et l'environnement
