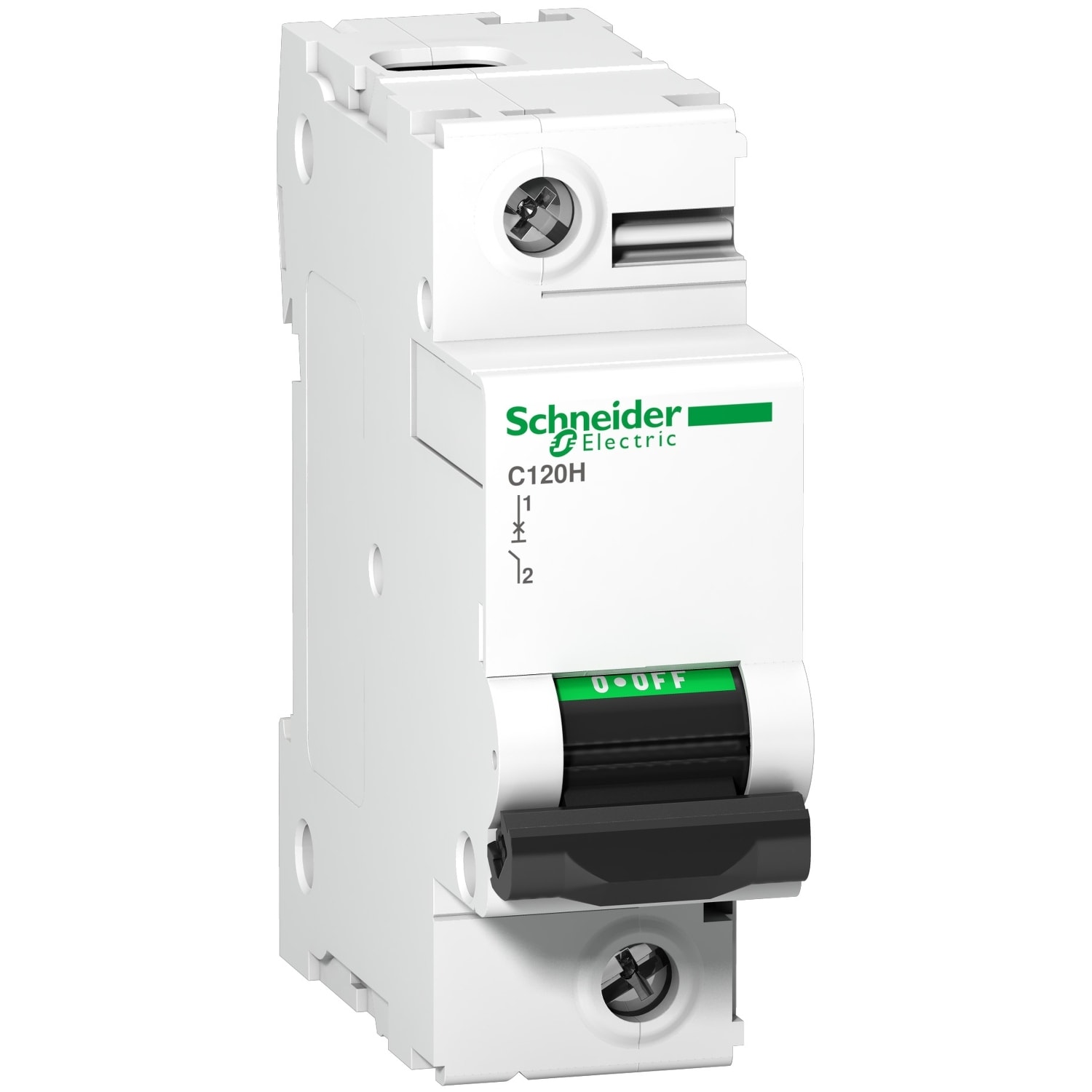

Schneider Electric - Acti9 C120H Disjoncteur Modulaire 1P 80 A, courbe C, 15 kA - A9N18446
Connectez-vous pour accéder au prix et commander
Variantes du produit
nombre de pôles (total):
1nombre de pôles protégés:
1Caractéristiques principales
nombre de pôles (total) - 1
nombre de pôles protégés - 1
calibre/courant nominal assigné (In) - 80 A
caractéristique de déclenchement (type/courbe) - C
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) - 0 kA
Conditionnement
1 unité(s)
Produit non retournable
EAN
3606480380174
Réf. Sonepar
01887038017
Réf. Fournisseur
A9N18446
Marque
Schneider Electric
nombre de pôles (total):
1
nombre de pôles protégés:
1
calibre/courant nominal assigné (In):
80 A
caractéristique de déclenchement (type/courbe):
C
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn):
0 kA
pôle neutre sectionné simultanément:
Non
profondeur d'encastrement:
44 mm
tension assignée (Ue):
415 V
tension d'isolement assignée (Ui):
500 V
tension assignée de tenue aux chocs (Uimp):
6 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn):
15 kA
type de tension:
AC
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu):
15 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu):
4.5 kA
fréquence:
50...60 Hz
classe de limitation d'énergie (I²t):
3
montage encastré:
Non
catégorie de surtension:
4
degré de pollution:
3
produits auxiliaires associables:
Oui
largeur en nombre de modules:
1.5
indice de protection (IP):
IP20
température ambiante en fonctionnement:
-30...60 °C
section de raccordement cable souple:
1...35 mm²
section de raccordement cable rigide:
1.5...50 mm²
antidéflagration:
Non
puissance dissipée:
3.2 W
Les Atouts de l'article:
Cet Acti9 C120H est un disjoncteur miniature multistandard basse tension (MCB). Il s'agit d'un disjoncteur 1P à 1 pôle protégé, courant nominal 80 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit Icu est de 15 kA maximum entre 220 VCA et 240 VCA, conformément à la norme IEC/EN 60947-2. Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature combine les fonctions de protection contre les courts-circuits et les surcharges, de contrôle et d'isolation. Il est conforme aux normes CEI 60947-1 et CEI 60947-2. Son mécanisme de fermeture rapide améliore sa durée de vie. L'offre Acti9 C120 est dédiée aux bâtiments industriels et tertiaires. Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue passe de 380 VCA à 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon la norme IEC/EN 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 6 espacements de 9 mm. La catégorie de surtension est IV. Le produit est blanc (RAL 9003). Les dimensions sont (l) 27 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0,37 kg. Il dispose d'un degré de protection IP20 (selon la norme CEI 60529) sur ses terminaux. La température de fonctionnement est comprise entre -30 °C et +60 °C. La température de stockage est comprise entre -40 °C et +70 °C.
