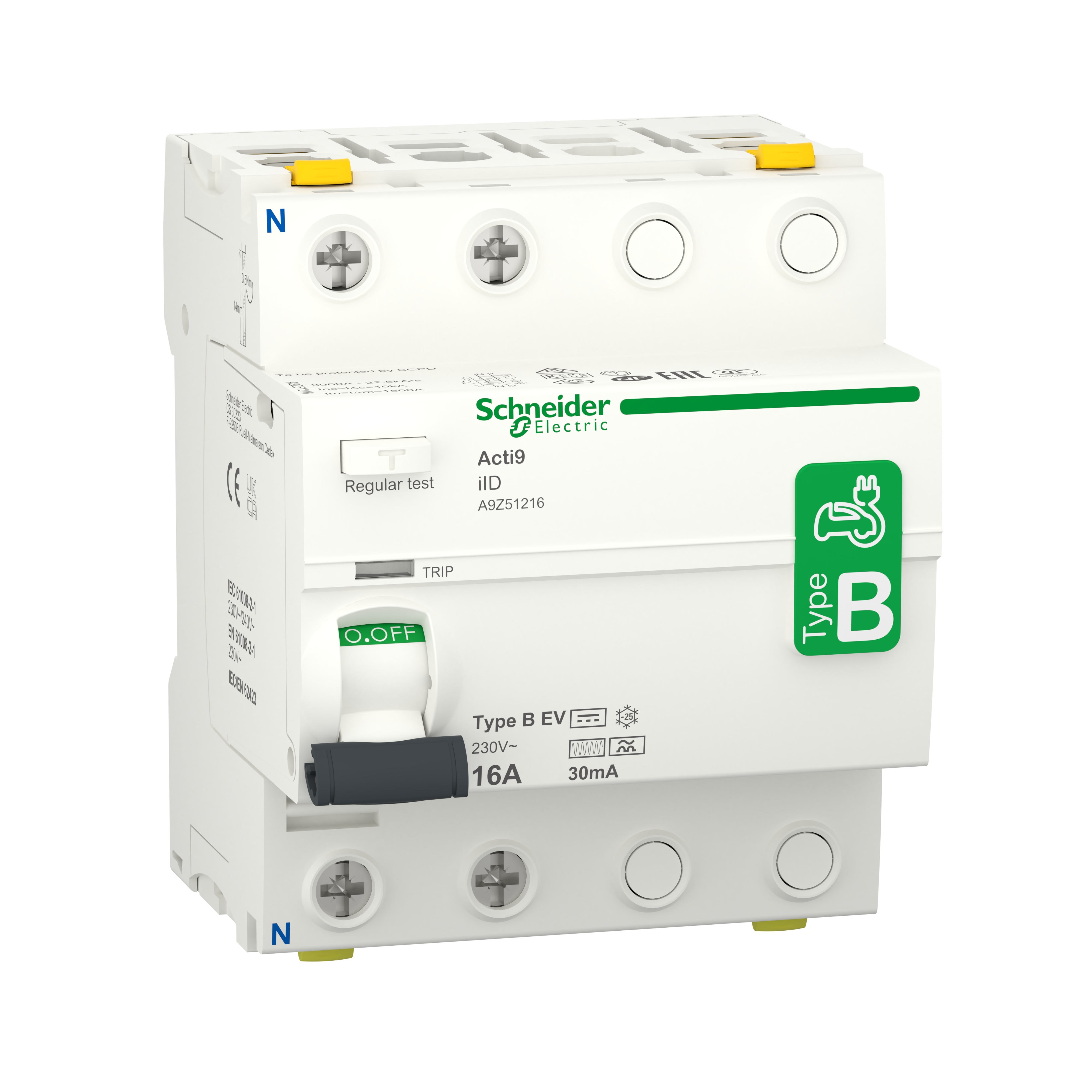

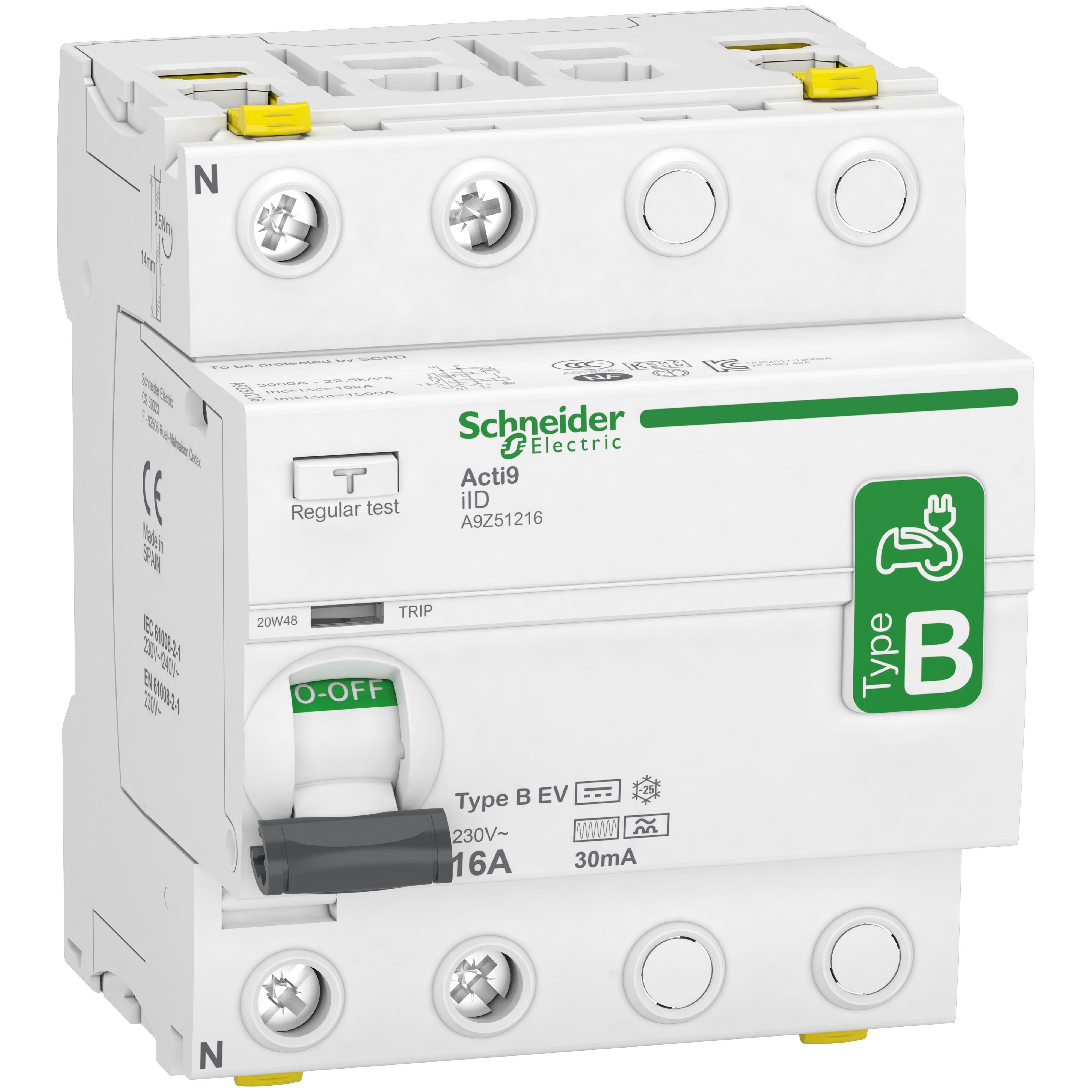

Schneider Electric - Acti9 iID - interrupteur différentiel - 2P - 16A - 30mA - type B - EV - 230V - A9Z51216

SCHNEIDER ELECTRIC
CopieCopie

Connectez-vous pour accéder au prix et commander

Variantes du produit

nombre de pôles:

2
Voir les options disponibles4

calibre/courant nominal assigné (In):

16 A
Voir les options disponibles63 A

Spécificités essentielles

  • nombre de pôles - 2

  • calibre/courant nominal assigné (In) - 16 A

  • sensibilité / courant de défaut nominal (I?n) - 0.03 A

  • type de courant différentiel - B

  • largeur en nombre de modules - 4

Emballage et conditions

  • 1 unité(s)

  • Produit non retournable

Série de produits

EAN

3606489502775

Réf. Sonepar

01887950277

Réf. Fournisseur

A9Z51216

Réf. Commerciale

Schneider Electric

nombre de pôles:

2

calibre/courant nominal assigné (In):

16 A

sensibilité / courant de défaut nominal (I?n):

0.03 A

type de courant différentiel:

B

largeur en nombre de modules:

4

tension assignée (Ue):

230 V

tension d'isolement assignée (Ui):

250 V

tension assignée de tenue aux chocs (Uimp):

6 kV

mode de pose:

rail DIN

sélectif:

Non

type retardé de courte durée:

Non

tenue au courant de choc:

3 kA

type de tension:

AC

avec dispositif de verrouillage:

Non

fréquence:

50 Hz

produits auxiliaires associables:

Oui

indice de protection (IP):

IP20

profondeur d'encastrement:

44 mm

température ambiante en fonctionnement:

-25...60 °C

degré de pollution:

3

section de raccordement cable souple:

1...25 mm²

section de raccordement cable rigide:

1...35 mm²

antidéflagration:

Non

Acti9 iID - interrupteur différentiel iID instantané - In 16A 2 modules - sensibilité 30mA - type B - pour la protection des systèmes de recharge de véhicules électriques - Blanc RAL 9003 - IEC 61008 - raccordement 18mm entre phases

Les Atouts de l'article:

Cet interrupteur Acti9 iID est un disjoncteur à courant résiduel (RCCB) pour véhicule électrique, modulaire et fiable. Cet interrupteur différentiel protège contre les chocs électriques par contact direct. Il permet de déconnecter des circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip réduit le temps d'intervention en affichant l'appareil défectueux en face avant. Cet interrupteur différentiel dispose également d'une fenêtre VisiSafe avec une bande verte sur la bascule pour indiquer l'ouverture complète des pôles et permettre une maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. Il est certifié CCC. La capacité nominale de coupure et de fermeture de court-circuit (Im/IΔm) est de 1 500A. Le courant de court-circuit nominal conditionnel (Inc/IΔc) est de 10kA. L'endurance électrique peut aller jusqu'à 15 000 cycles et l'endurance mécanique jusqu'à 20 000 cycles. Il bénéficie d'un indice de protection IP20 (selon la norme IEC/EN 60529) et IP40 en armoire modulaire. La température de fonctionnement est de -25°C à 60°C. La température de stockage est de -40°C à 85°C. Il se monte sur rail DIN. Son degré de pollution est de 3 et sa catégorie de surtension IV. Il est blanc (RAL 9003).
