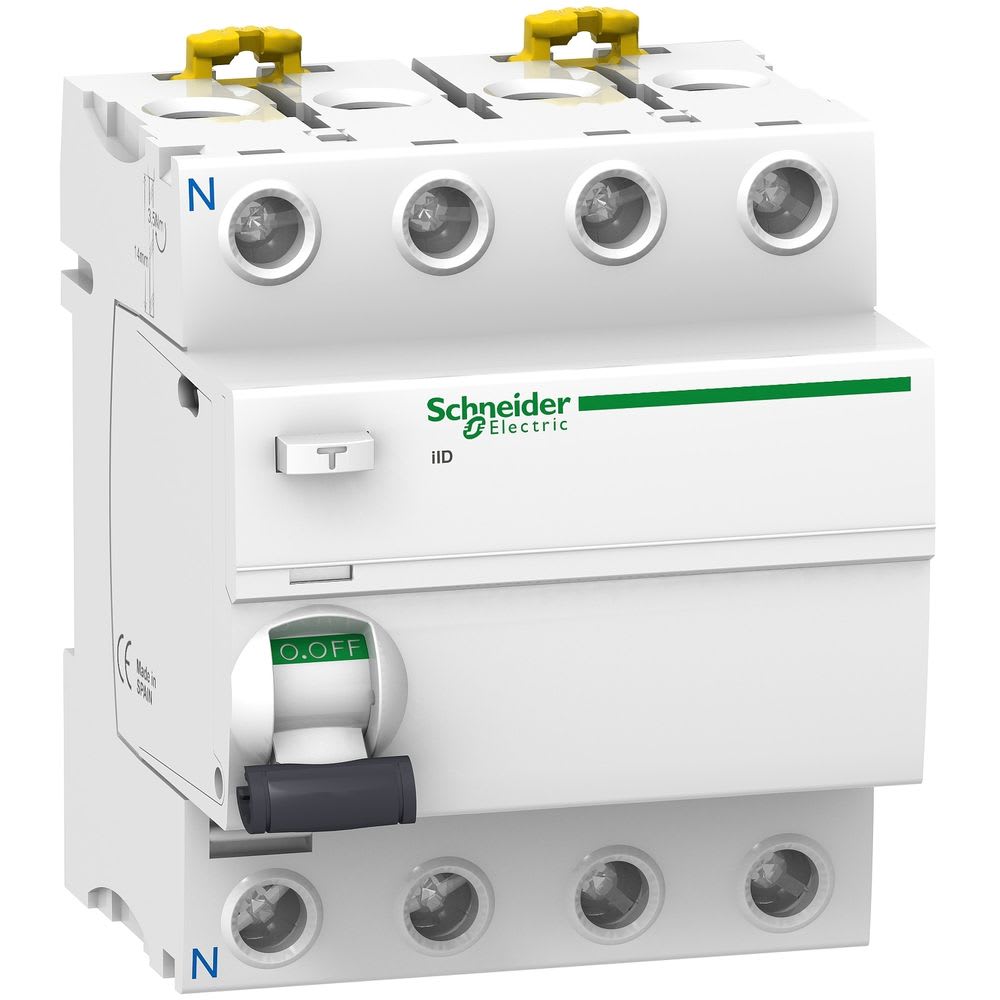

Schneider Electric - Acti9, iID interrupteur différentiel 4P 40A 30mA type Asi - A9R31440
Connectez-vous pour accéder au prix et commander
Variantes du produit
sensibilité / courant de défaut nominal (I?n):
0.03 ACaractéristiques principales
nombre de pôles - 4
calibre/courant nominal assigné (In) - 40 A
sensibilité / courant de défaut nominal (I?n) - 0.03 A
type de courant différentiel - A
largeur en nombre de modules - 4
Conditionnement
1 unité(s)
Article en stock standard
EAN
3606480090578
Réf. Sonepar
01887009057
Réf. Fournisseur
A9R31440
Marque
Schneider Electric
nombre de pôles:
4
calibre/courant nominal assigné (In):
40 A
sensibilité / courant de défaut nominal (I?n):
0.03 A
type de courant différentiel:
A
largeur en nombre de modules:
4
tension assignée (Ue):
400 V
tension d'isolement assignée (Ui):
500 V
tension assignée de tenue aux chocs (Uimp):
6 kV
mode de pose:
rail DIN
sélectif:
Non
type retardé de courte durée:
Non
résistance de court-circuit (Icw):
1.5 kA
tenue au courant de choc:
3 kA
type de tension:
AC
avec dispositif de verrouillage:
Oui
fréquence:
50/60 Hz
produits auxiliaires associables:
Oui
indice de protection (IP):
IP20
profondeur d'encastrement:
44 mm
température ambiante en fonctionnement:
-25...60 °C
degré de pollution:
3
section de raccordement cable souple:
1...25 mm²
section de raccordement cable rigide:
1...35 mm²
antidéflagration:
Non
puissance dissipée:
3.8 W
numéro RAL (équivalent):
9003
Les Atouts de l'article:
Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s’agit d’un disjoncteur 4P de courant nominal In 40 A, d’une sensibilité de 30 mA avec une classe de protection de type A-SI. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance mécanique va jusqu'à 20000 cycles et l'endurance électrique jusqu'à 15000 cycles. La tension de fonctionnement Ue est comprise entre 380 VCA et 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,37 kg. Il présente un degré de protection IP20 (selon la norme IEC/EN 60529) et devient IP40 une fois dans un boîtier modulaire. La température de fonctionnement est comprise entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Quelques mots du fabricant :
- Protection des personnes contre les chocs électriques par contact direct
- Aptitude à l'isolement selon la norme EN/IEC 61008-1
- Installation facile grâce à une conception unifiée des bornes et à l'indication du câblage
- Indication de défaut à la terre par un indicateur mécanique rouge en face avant
- Compatible avec le dispositif de verrouillage captif Acti9
- Type A-SI offrant une immunité accrue aux interférences électriques et aux environnements pollués ou corrosifs
- Conforme à la réglementation mondiale RoHS/Reach pour protéger votre famille et l'environnement
