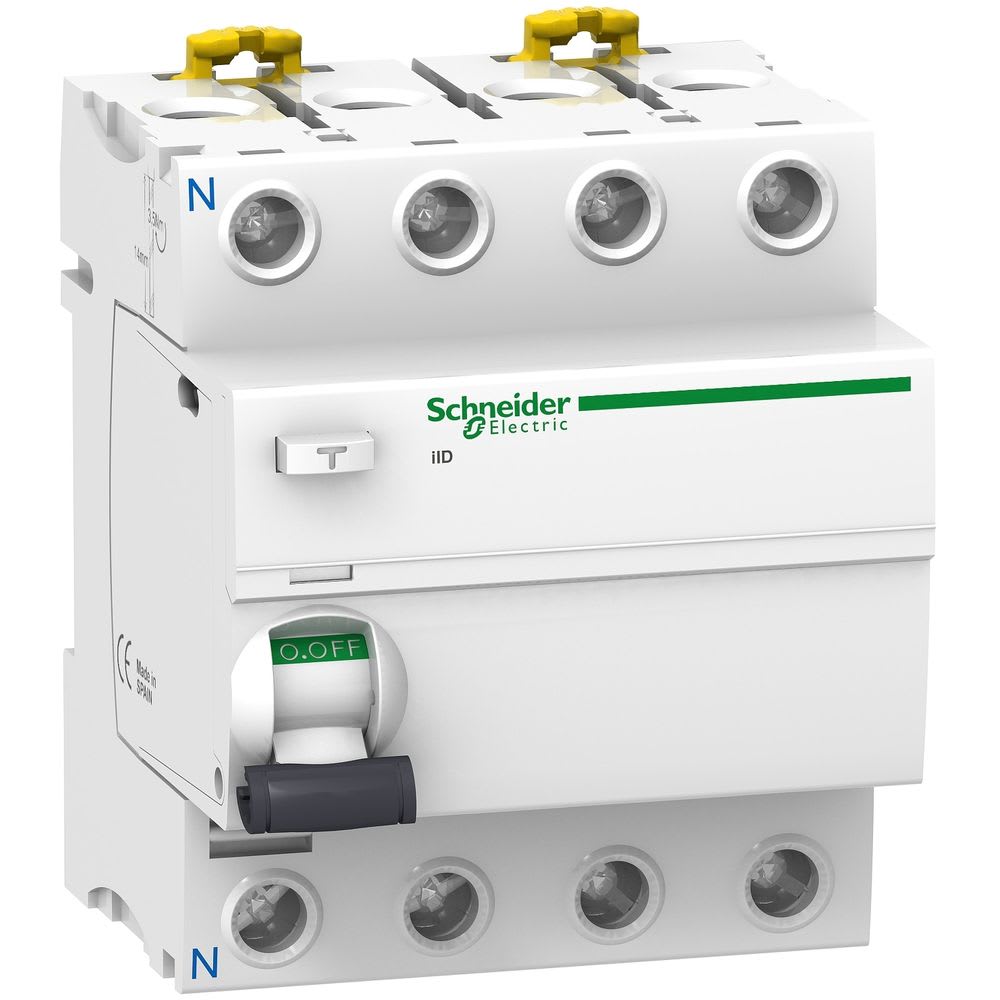

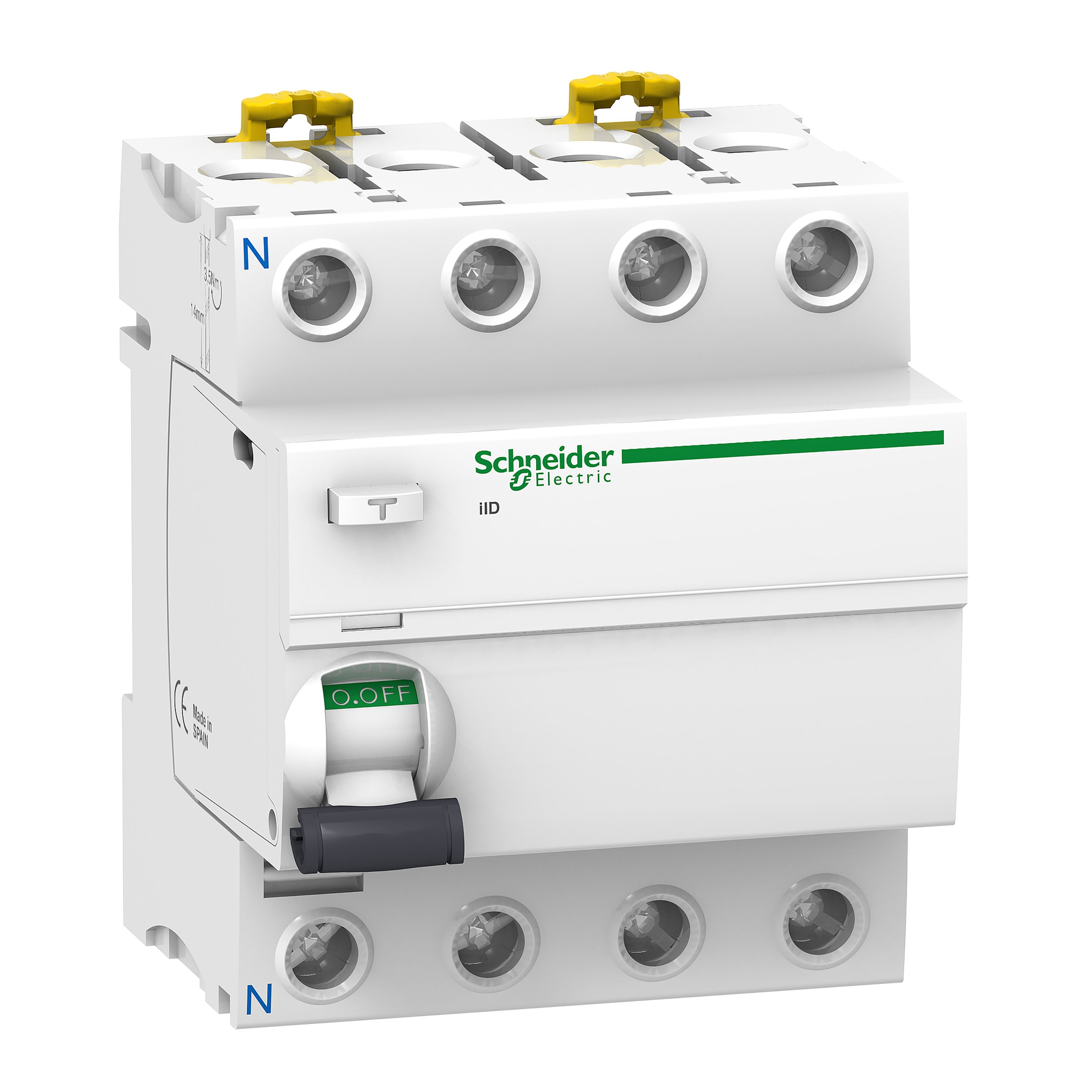

Schneider Electric - Acti9, iID interrupteur différentiel 4P 63A 30mA type Asi - A9R31463
Connectez-vous pour accéder au prix et commander
Variantes du produit
sensibilité / courant de défaut nominal (I?n):
0.03 ASpécificités essentielles
nombre de pôles - 4
calibre/courant nominal assigné (In) - 63 A
sensibilité / courant de défaut nominal (I?n) - 0.03 A
type de courant différentiel - A
largeur en nombre de modules - 4
Emballage et conditions
1 unité(s)
Article en stock standard
Gamme
Acti9 iID
EAN
3606480374456
Réf. Sonepar
01887037445
Réf. Fournisseur
A9R31463
Marque
Schneider Electric
nombre de pôles:
4
calibre/courant nominal assigné (In):
63 A
sensibilité / courant de défaut nominal (I?n):
0.03 A
type de courant différentiel:
A
largeur en nombre de modules:
4
tension assignée (Ue):
400 V
tension d'isolement assignée (Ui):
500 V
tension assignée de tenue aux chocs (Uimp):
6 kV
mode de pose:
rail DIN
sélectif:
Non
type retardé de courte durée:
Non
résistance de court-circuit (Icw):
1.5 kA
tenue au courant de choc:
3 kA
type de tension:
AC
avec dispositif de verrouillage:
Oui
fréquence:
50/60 Hz
produits auxiliaires associables:
Oui
indice de protection (IP):
IP20
profondeur d'encastrement:
44 mm
température ambiante en fonctionnement:
-25...60 °C
degré de pollution:
3
section de raccordement cable souple:
1...25 mm²
section de raccordement cable rigide:
1...35 mm²
antidéflagration:
Non
puissance dissipée:
3.5 W
numéro RAL (équivalent):
9003
Les Atouts de l'article:
Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 63 A, une sensibilité de fuite à la terre de 30 mA et une classe de protection de type A-SI. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. Il a une endurance électrique allant jusqu'à 15000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est comprise entre 380 VCA et 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,37 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Les Atouts de la gamme:
Acti9 est la gamme d'auxiliaires de signalisation et de déclenchement facile à installer et offrant de fonctionnalités avancées comme le réenclenchement automatique, la commande à distance, la signalisation à distance et le déclenchement.
Quelques mots du fabricant :
- Protection des personnes contre les chocs électriques par contact direct
- Aptitude à l'isolement selon la norme EN/IEC 61008-1
- Installation facile grâce à une conception unifiée des bornes et à l'indication du câblage
- Indication de défaut à la terre par un indicateur mécanique rouge en face avant
- Compatible avec le dispositif de verrouillage captif Acti9
- Type A-SI offrant une immunité accrue aux interférences électriques et aux environnements pollués ou corrosifs
- Conforme à la réglementation mondiale RoHS/Reach pour protéger votre famille et l'environnement
